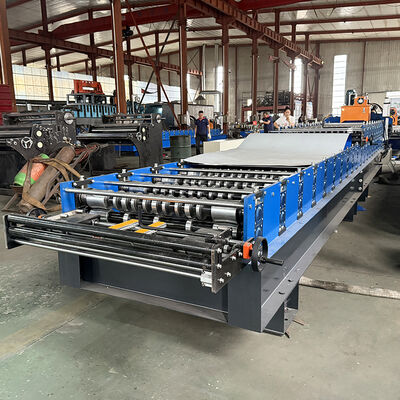

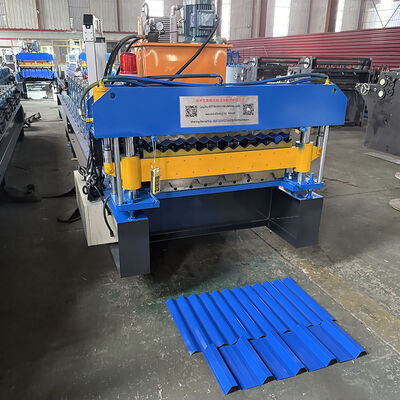

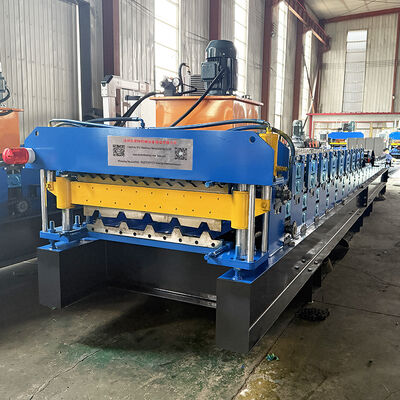

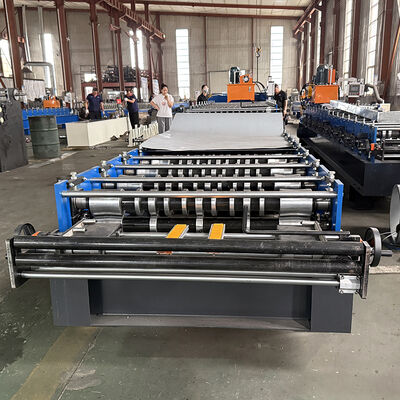

เครื่องรีดขึ้นรูปม้วนแผ่นหลังคาเหล็กสองชั้นแบบลูกฟูกและแบบสันสูงยอดนิยมของแอฟริกาใต้และซิมบับเว

เครื่องคลายม้วนแบบแมนนวล 5 ตัน

คุณสมบัติ: แกนหมุนและฐานเป็นส่วนประกอบสองส่วนของเครื่องคลายม้วน แกนหมุนจะหดและขยายด้วยอุปกรณ์กลไกด้วยมือ หลังจากยึดม้วนเข้ากับแกนหมุนแล้ว ให้ใส่ล้อม้วนพร้อมแกนหมุนกลับเข้าที่ฐาน

กำลังไฟ: ไม่มี;

กำลังไฟในการเปิดและปิดส่วนต่างๆ: กลไก;

กำลังไฟในการหมุนของส่วนต่างๆ: ดึงโดยระบบขึ้นรูป;

จำนวนส่วน: 4 ชิ้น;

ช่วงการขยายตัวของส่วนต่างๆ: 460 ~ 520 มม.;

ความสูงของศูนย์กลางแกนหมุน: 0.65 ม.;

ความเร็วในการป้อน: ขึ้นอยู่กับความเร็วของเครื่องขึ้นรูปม้วน;

ลูกกลิ้ง: ออกแบบโดยวิศวกรอาวุโสด้วยซอฟต์แวร์ Auto-cad ผลิตด้วยเหล็กเกรดสูง 45# ด้วยเครื่องมือเครื่องจักร CNC และเคลือบด้วยโครเมียมแข็ง;

เพลา: ผลิตด้วยเหล็กเกรดสูง 45# ด้วยเครื่องมือเครื่องจักร CNC;

โครงรองรับ: ผนังเหล็กเพื่อนำทางฐานรองรับสถานีขึ้นรูป;

จำนวนสถานีลูกกลิ้ง: ขึ้น 18 กลุ่ม
วัสดุสำหรับลูกกลิ้ง: เหล็กเกรดสูง 45# ขัดเงาและเคลือบด้วยโครเมียม HRC55-60°
วัสดุสำหรับเพลา: เหล็กเกรดสูง 45# ขัดเงาและเคลือบด้วยโครเมียม HRC55-60°

เส้นผ่านศูนย์กลางเพลา: 70 มม.

ความหนาแผงเฟรม: 14 มม.

เฟรมล่าง: เหล็กโครงสร้าง H-section 36#

ฟังก์ชัน: การตัดถูกควบคุมโดย PLC เครื่องหลักจะหยุดทำงานโดยอัตโนมัติและทำการตัด หลังจากตัดแล้ว เครื่องหลักจะเริ่มทำงานโดยอัตโนมัติ

แหล่งจ่ายไฟ: สถานีไฮดรอลิก;

เฟรม: เฟรมเหล็กเชื่อม;

สวิตช์ระยะ: สวิตช์โฟโตอิเล็กทริกแบบไม่สัมผัส;

ตัดหลังขึ้นรูป: ตัดแผ่นหลังจากการขึ้นรูปม้วนตามความยาวที่ต้องการ;

การวัดความยาว: การวัดความยาวอัตโนมัติ

สถานีไฮดรอลิก

ควบคุมด้วยปั๊มน้ำมันเฟือง หลังจากเติมน้ำมันไฮดรอลิกลงในถังน้ำมันไฮดรอลิก ปั๊มจะขับเคลื่อนเครื่องตัดเพื่อเริ่มงานตัด

อุปกรณ์ที่เข้าชุดกัน: ระบบประกอบด้วยถังไฮดรอลิก 1 ชุด, ปั๊มน้ำมันไฮดรอลิก 1 ชุด, ท่อไฮดรอลิก 2 เส้น และวาล์วแม่เหล็กไฟฟ้า 2 ชุด

ใช้ส่วนประกอบระบบไฮดรอลิกแบรนด์ชั้นนำเพื่อให้มั่นใจในเสถียรภาพและอายุการใช้งาน หลีกเลี่ยงการรั่วไหล

จ่ายพลังงานเริ่มต้นให้กับเครื่องตัดผ่านถังน้ำมันแบบปิด จะปิดเมื่อไม่มีการตัด ซึ่งสามารถประหยัดพลังงานได้

การวัดความยาวอัตโนมัติ: อุปกรณ์วัดความยาว 1 ชุด ซึ่งกดเบาๆ บนพื้นผิวแผ่นเหล็ก อุปกรณ์จะหมุนไปตามความเร็วการเคลื่อนที่ของแผ่นเหล็ก จากนั้นจะตรวจจับเพื่อวัดความยาว ความไม่แม่นยำของความยาวสามารถแก้ไขได้ง่าย

การวัดปริมาณอัตโนมัติ;

ใช้ PLC ในการควบคุมความยาวและปริมาณ เครื่องจะตัดตามความยาวโดยอัตโนมัติและหยุดเมื่อได้ปริมาณที่ต้องการ;

แผงควบคุม: สวิตช์แบบปุ่ม, จอแสดงผล LED ความยาวและปริมาณ;

หน่วยความยาว: มิลลิเมตร;

ฟังก์ชันป้องกันมอเตอร์โอเวอร์โหลด, กระแสไฟเกินระบบ, การลัดวงจร;

แสดงความยาวรวมและปริมาณรวมที่ผลิต
