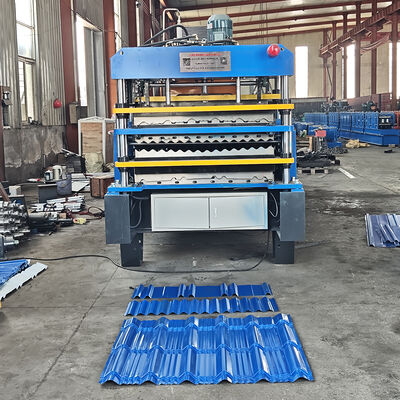

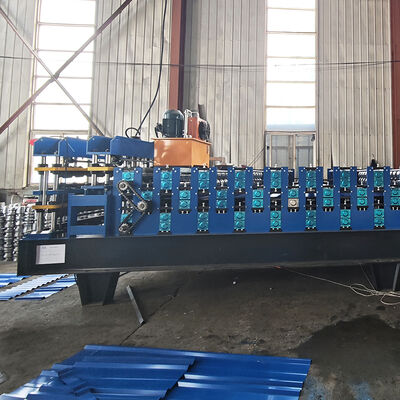

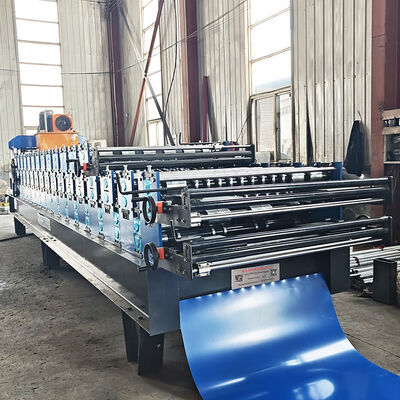

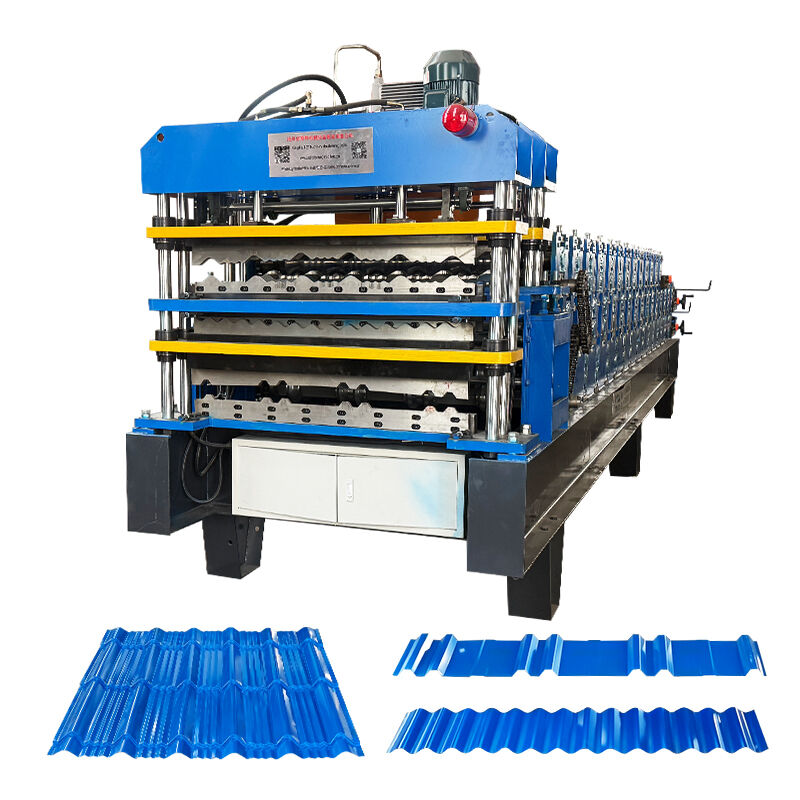

เครื่องขึ้นรูปม้วนแบบสองชั้นและชั้นเดียวแบบ 3-in-1

เครื่องรีดขึ้นรูปแบบ 3-in-1 สองชั้นและชั้นเดียว

เครื่องรีดขึ้นรูปแผ่นเหล็กสีสองชั้นสำหรับหลังคาและผนังนี้เป็นการรวมเครื่องจักรสองรุ่นที่แตกต่างกันเข้าด้วยกันอย่างสมบูรณ์แบบ ซึ่งสามารถประหยัดพื้นที่และใช้งานง่าย รุ่นทั้งสองรุ่นจะถูกเลือกตามความต้องการของลูกค้า

เครื่องรีดขึ้นรูปแผ่นเหล็กสีสองชั้นสำหรับหลังคาและผนังประกอบด้วยแท่นป้อน, แกนขึ้นรูปหลัก, กลไกการตัด, สถานีไฮดรอลิก, ตู้ควบคุมคอมพิวเตอร์, ตัววัดระยะความแม่นยำสูง และอื่นๆ

ข้อมูลรายละเอียด

เครื่องคลายม้วน

เครื่องคลายม้วนแบบแมนนวล 5 ตัน

คุณสมบัติ: แกนหมุนและฐานเป็นส่วนประกอบสองส่วนของเครื่องคลายม้วน แกนหมุนจะหดและขยายด้วยอุปกรณ์กลไกด้วยมือ หลังจากยึดม้วนเข้ากับแกนหมุนแล้ว ให้ใส่กลับม้วนพร้อมแกนหมุนเข้ากับฐาน

กำลังไฟ: ไม่มี

กำลังไฟในการเปิดและปิดส่วนต่างๆ: กลไก

กำลังไฟในการหมุนของส่วนต่างๆ: ดึงโดยระบบขึ้นรูป

จำนวนส่วนต่างๆ: 4 ชิ้น

ช่วงการขยายตัวของส่วนต่างๆ: 460 ~ 520 มม.

ความสูงของศูนย์กลางแกนหมุน: 0.65 ม.

ความเร็วในการป้อน: ขึ้นอยู่กับความเร็วของเครื่องรีดขึ้นรูป

เครื่องรีดขึ้นรูป

ลูกกลิ้ง: ออกแบบโดยวิศวกรอาวุโสด้วยซอฟต์แวร์ Auto-cad ผลิตด้วยเหล็กเกรดสูง 45# ด้วยเครื่องมือเครื่องจักร CNC และเคลือบด้วยโครเมียมแข็ง

เพลา: ผลิตด้วยเหล็กเกรดสูง 45# ด้วยเครื่องมือเครื่องจักร CNC

โครงรองรับ: ผนังเหล็กเพื่อนำทางฐานรองรับสถานีขึ้นรูป

จำนวนสถานีลูกกลิ้ง: ด้านบน 18 กลุ่ม
วัสดุสำหรับลูกกลิ้ง: เหล็กเกรดสูง 45# ขัดเงาและเคลือบด้วยโครเมียม HRC55-60 องศา
วัสดุสำหรับเพลา: เหล็กเกรดสูง 45# ขัดเงาและเคลือบด้วยโครเมียม HRC55-60 องศา

เส้นผ่านศูนย์กลางเพลา: 70 มม.

ความหนาแผงโครง: 14 มม.

โครงด้านล่าง: เหล็กโครงสร้างรูปตัว H เบอร์ 36

อุปกรณ์ตัด

ฟังก์ชัน: การตัดถูกควบคุมโดย PLC เครื่องจักรหลักจะหยุดทำงานโดยอัตโนมัติและทำการตัด หลังจากตัด เครื่องจักรหลักจะเริ่มทำงานโดยอัตโนมัติ

แหล่งจ่ายไฟ: สถานีไฮดรอลิก

โครง: โครงเหล็กเชื่อม

สวิตช์ระยะ: สวิตช์โฟโตอิเล็กทริกแบบไม่สัมผัส

ตัดหลังขึ้นรูป: ตัดแผ่นหลังจากรีดขึ้นรูปตามความยาวที่ต้องการ

การวัดความยาว: การวัดความยาวอัตโนมัติ

ระบบไฮดรอลิก

สถานีไฮดรอลิก

ควบคุมด้วยปั๊มน้ำมันเกียร์ หลังจากเติมน้ำมันไฮดรอลิกลงในถังน้ำมันไฮดรอลิก ปั๊มจะขับเคลื่อนเครื่องตัดเพื่อเริ่มงานตัด

อุปกรณ์ที่เข้าชุดกัน: ระบบประกอบด้วยถังไฮดรอลิก 1 ชุด, ปั๊มน้ำมันไฮดรอลิก 1 ชุด, ท่อไฮดรอลิก 2 เส้น และวาล์วแม่เหล็กไฟฟ้า 2 ชุด

ใช้ส่วนประกอบระบบไฮดรอลิกแบรนด์ชั้นนำเพื่อให้มั่นใจในเสถียรภาพและอายุการใช้งาน หลีกเลี่ยงการรั่วไหล

จ่ายพลังงานเริ่มต้นให้กับเครื่องตัดผ่านถังน้ำมันแบบปิด จะปิดเมื่อไม่มีการตัด ซึ่งสามารถประหยัดพลังงานได้

ระบบควบคุมไฟฟ้า

การวัดความยาวอัตโนมัติ: เครื่องมือวัดความยาว 1 ชุด ซึ่งกดเบาๆ บนพื้นผิวของแผ่นเหล็ก เครื่องมือจะหมุนไปตามความเร็วการเคลื่อนที่ของแผ่นเหล็ก จากนั้นจึงวัดความยาว ความไม่แม่นยำของความยาวสามารถแก้ไขได้ง่าย

การวัดปริมาณอัตโนมัติ

ใช้ PLC ในการควบคุมความยาวและปริมาณ เครื่องจะตัดตามความยาวโดยอัตโนมัติและหยุดเมื่อได้ปริมาณที่ต้องการ

แผงควบคุม: สวิตช์แบบปุ่ม, จอแสดงผล LED ความยาวและปริมาณ

หน่วยความยาว: มิลลิเมตร

ฟังก์ชันป้องกันมอเตอร์โอเวอร์โหลด, กระแสเกินระบบ, การลัดวงจร

แสดงความยาวรวมและปริมาณรวมที่ผลิต
