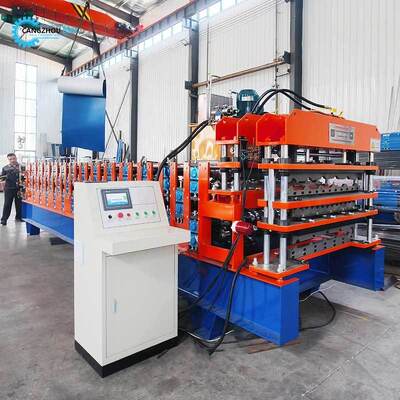

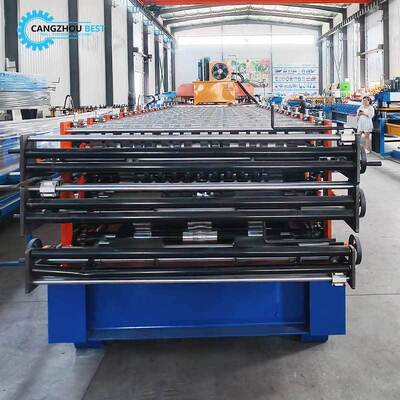

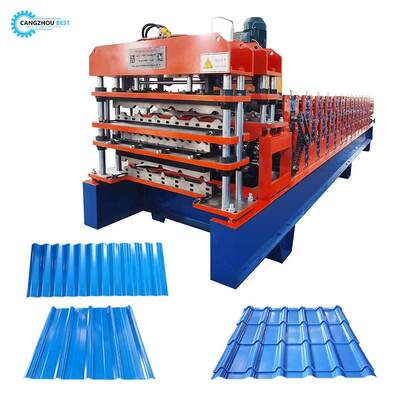

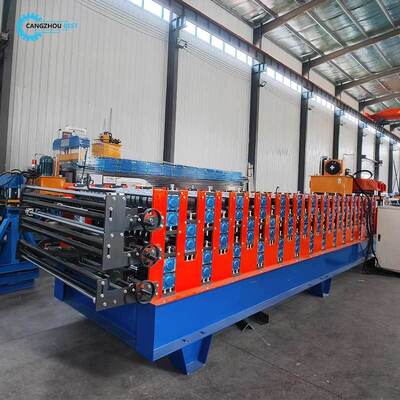

เครื่องขึ้นรูปม้วนกระเบื้องเหล็กสีสามชั้นประหยัดพื้นที่

เครื่องขึ้นรูปม้วนกระเบื้องเหล็กสีสามชั้นประหยัดพื้นที่

เครื่องขึ้นรูปม้วนหลังคาและผนังเหล็กสีสองชั้นนี้เป็นการผสมผสานเครื่องจักรสองรุ่นที่แตกต่างกันเข้าด้วยกันอย่างสมบูรณ์แบบ ซึ่งสามารถประหยัดพื้นที่และใช้งานง่าย รุ่นทั้งสองรุ่นจะถูกเลือกตามความต้องการของลูกค้า

เครื่องขึ้นรูปม้วนหลังคาและผนังเหล็กสีสองชั้นประกอบด้วยแท่นป้อน, แกนขึ้นรูปหลัก, กลไกการตัด, สถานีไฮดรอลิก, ตู้ควบคุมคอมพิวเตอร์, ตัววัดระยะความแม่นยำสูง และอื่นๆ

ข้อมูลรายละเอียด

เครื่องคลายม้วน

เครื่องคลายม้วนแบบแมนนวล 5 ตัน

คุณสมบัติ: แกนหมุนและฐานเป็นส่วนประกอบสองส่วนของเครื่องคลายม้วน แกนหมุนจะหดและขยายด้วยอุปกรณ์กลไกด้วยตนเอง หลังจากยึดม้วนเข้ากับแกนหมุนแล้ว ให้ใส่กลับม้วนพร้อมแกนหมุนเข้ากับฐาน

กำลังไฟ: ไม่มี

กำลังไฟสำหรับการเปิดและปิดส่วนต่างๆ: กลไก

กำลังไฟสำหรับการหมุนของส่วนต่างๆ: ดึงโดยระบบขึ้นรูป

จำนวนส่วน: 4 ชิ้น

ช่วงการขยายตัวของส่วนต่างๆ: 460 ~ 520 มม.

ความสูงของศูนย์กลางแกนหมุน: 0.65 ม.

ความเร็วในการป้อน: ขึ้นอยู่กับความเร็วของเครื่องขึ้นรูปม้วน

เครื่องขึ้นรูปม้วน

ลูกกลิ้ง: ออกแบบโดยวิศวกรอาวุโสด้วยซอฟต์แวร์ Auto-cad ผลิตด้วยเหล็กเกรดสูง 45# ด้วยเครื่องมือเครื่องจักร CNC และเคลือบด้วยโครเมียมแข็ง

เพลา: ผลิตด้วยเหล็กเกรดสูง 45# ด้วยเครื่องมือเครื่องจักร CNC

โครงรองรับ: ผนังเหล็กเพื่อนำทางฐานรองรับสถานีขึ้นรูป

จำนวนสถานีลูกกลิ้ง: ด้านบน 18 กลุ่ม
วัสดุสำหรับลูกกลิ้ง: เหล็กเกรดสูง 45# ขัดเงาและเคลือบด้วยโครเมียม HRC55-60
วัสดุสำหรับเพลา: เหล็กเกรดสูง 45# ขัดเงาและเคลือบด้วยโครเมียม HRC55-60

เส้นผ่านศูนย์กลางเพลา: 70 มม.

ความหนาของแผงเฟรม: 14 มม.

เฟรมล่าง: เหล็กโครงตัว H เบอร์ 36

อุปกรณ์ตัด

ฟังก์ชัน: การตัดถูกควบคุมโดย PLC เครื่องจักรหลักจะหยุดทำงานโดยอัตโนมัติและทำการตัด หลังจากตัดแล้ว เครื่องจักรหลักจะเริ่มทำงานโดยอัตโนมัติ

แหล่งจ่ายไฟ: สถานีไฮดรอลิก

เฟรม: เฟรมเหล็กเชื่อม

สวิตช์ระยะ: สวิตช์โฟโตอิเล็กทริกแบบไม่สัมผัส

ตัดหลังขึ้นรูป: ตัดแผ่นหลังจากขึ้นรูปม้วนตามความยาวที่ต้องการ

การวัดความยาว: การวัดความยาวอัตโนมัติ

ระบบไฮดรอลิก

สถานีไฮดรอลิก

ควบคุมด้วยปั๊มน้ำมันเกียร์ หลังจากเติมน้ำมันไฮดรอลิกลงในถังน้ำมันไฮดรอลิก ปั๊มจะขับเคลื่อนเครื่องตัดเพื่อเริ่มงานตัด

อุปกรณ์ที่เข้าชุดกัน: ระบบประกอบด้วยชุดถังไฮดรอลิก, ชุดปั๊มน้ำมันไฮดรอลิก, ท่อไฮดรอลิกสองเส้น และวาล์วแม่เหล็กไฟฟ้าสองชุด

ใช้ส่วนประกอบระบบไฮดรอลิกแบรนด์ชั้นนำเพื่อให้มั่นใจในเสถียรภาพและอายุการใช้งาน หลีกเลี่ยงการรั่วไหล

จ่ายพลังงานเริ่มต้นให้กับเครื่องตัดผ่านถังน้ำมันแบบปิด จะปิดเมื่อไม่มีการตัด ซึ่งสามารถประหยัดพลังงานได้

ระบบควบคุมไฟฟ้า

การวัดความยาวอัตโนมัติ: เครื่องมือวัดความยาวหนึ่งชุดที่กดเบาๆ บนพื้นผิวแผ่นเหล็ก เครื่องมือจะหมุนไปตามความเร็วการเคลื่อนที่ของแผ่นเหล็ก จากนั้นจึงวัดความยาว ความไม่แม่นยำของความยาวสามารถแก้ไขได้ง่าย

การวัดปริมาณอัตโนมัติ

ใช้ PLC ควบคุมความยาวและปริมาณ เครื่องจะตัดตามความยาวโดยอัตโนมัติและหยุดเมื่อได้ปริมาณที่ต้องการ

แผงควบคุม: สวิตช์แบบปุ่ม, จอแสดงผล LED ความยาวและปริมาณ

หน่วยความยาว: มิลลิเมตร

ฟังก์ชันป้องกันมอเตอร์โอเวอร์โหลด, กระแสเกินระบบ, การลัดวงจร

แสดงความยาวรวมและปริมาณรวมที่ผลิต

ทำไมต้องเลือกเรา?

1. เราเป็นผู้ผลิตมืออาชีพ ดังนั้นเราจึงสามารถเสนอราคาที่ดีกว่า บริการหลังการขาย และเวลาในการจัดส่งที่สั้นลง

2. เรามีความสามารถด้านการออกแบบและเทคนิคที่แข็งแกร่ง เราสามารถออกแบบและผลิตตามความต้องการของลูกค้า

3. โรงงานของเราได้รับการรับรองมาตรฐาน ISO 9001

4. เรามีประสบการณ์มากมายในการติดตั้งและฝึกอบรมในต่างประเทศ

5. เราได้ส่งออกเครื่องจักรของเราไปยังกว่า 90 ประเทศสำเร็จ และได้รับผลตอบรับที่ดีทั้งหมด

6. เราให้การรับประกันฟรีสองปีสำหรับสินค้าทั้งหมดของเรา

7. แบรนด์ OEM

กระบวนการผลิต
