รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องปั้นแผ่นม้วนหลังคาแบบโปรไฟล์สองแบบที่ควบคุมโดย PLC สําหรับการผลิต | สีเครื่อง: | ตามคำขอ |
|---|---|---|---|
| ประเภทการชำระเงิน: | ที/ที แอลซี | ความเร็ว: | 8-12 ม./นาที |
| วัสดุลูกกลิ้ง: | 45#เหล็ก | วัสดุเพลา: | 45#เหล็ก |
| พลัง: | 8.5kW | ||
| เน้น: | เครื่องทำแผ่นหลังคา,แผ่นหลังคาม้วนเป็นเครื่องขึ้นรูป |
||

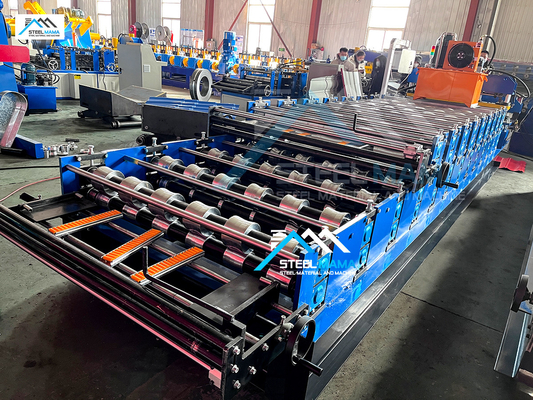

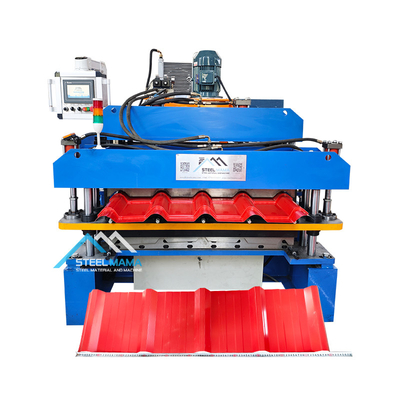

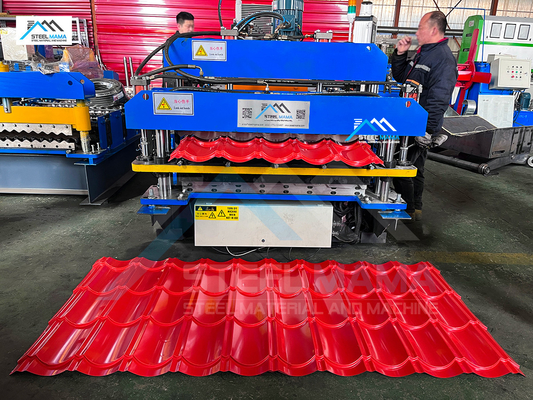

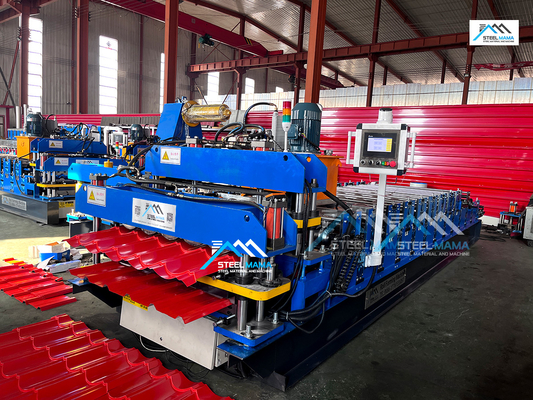

เครื่องขึ้นรูปม้วนแผ่นหลังคาโปรไฟล์คู่ควบคุมด้วย PLC สำหรับการผลิต
เครื่องขึ้นรูปแผ่นหลังคาแบบต่างๆ สามารถผลิตแผ่นเหล็กหลังคาและผนังรูปทรงต่างๆ ได้ตามแบบโปรไฟล์และความต้องการของลูกค้า แผ่นเหล็กหลังคาและผนังเป็นวัสดุก่อสร้างใหม่ที่มีความหนาและสีสันหลากหลาย ผลิตภัณฑ์สำเร็จรูปใช้เป็นหลังคาและผนังของโรงยิม สนามบิน โรงละคร โรงงาน โกดัง โรงจอดรถ ศูนย์จัดแสดงสินค้า ฯลฯ
พารามิเตอร์หลัก
| ชื่อ | รุ่น/ชื่อ | ปริมาณ | รายละเอียดทางเทคนิค |
| 1. ระบบคอยล์คลาย | คอยล์คลายอัตโนมัติแบบแขน (พร้อมระบบควบคุมอัลตราโซนิก) | 1 ชุด | แบบแขน, ขยายด้วยระบบไฮดรอลิก, มอเตอร์ไฟฟ้าคลายแผ่นอย่างแข็งขัน, พร้อมรถเข็นคอยล์และแขนกด |
| 2. ระบบขึ้นรูปหลัก | อุปกรณ์ตัดก่อนขึ้นรูป | 1 ชุด |
1. วัสดุลูกกลิ้ง: เหล็ก No.45 เคลือบโครเมียมแข็งที่พื้นผิว 2. วัสดุแกนลูกกลิ้ง: เหล็ก No.45 3. ประเภทโครงสร้างรองรับภายในลูกกลิ้ง: เสาค้ำยัน 4. มอเตอร์ลดความเร็วแบบเฟืองหนอนไซโคลิด, ลูกกลิ้งหลัง/หน้าขับเคลื่อนด้วยโซ่, ลูกกลิ้งบน/ล่างบางส่วนขับเคลื่อนด้วยเฟือง 5. วัสดุใบมีดตัด: เหล็ก Cr12 ผ่านการอบชุบแข็ง 6. วัสดุแม่พิมพ์ปั๊ม: เหล็ก No.45 ผ่านการไนไตรด์ |
| อุปกรณ์นำทางป้อน | 1 ชุด | ||
| อุปกรณ์คลุมฟิล์ม | 1 ชุด | ||
| ระบบขึ้นรูปม้วน | 1 ชุด | ||
| ระบบกด | 2 ชุด | ||
| อุปกรณ์ตัดหลังขึ้นรูป | 1 ชุด | ||
| ฝาครอบนิรภัยครบชุด | 1 ชุด | ||
| 3. ระบบส่งออก | โต๊ะรองรับ | 2 ชุด | สำหรับรองรับแผ่นสำเร็จรูป |
| 4. ระบบไฮดรอลิก | 1 ชุด | สถานีไฮดรอลิกแยกสำหรับเครื่องหลักและคอยล์คลาย | |
| 5. ระบบควบคุมไฟฟ้า | 1 ชุด |
1. ควบคุมด้วย PLC, ตัดอัตโนมัติตามความยาวด้วยเอ็นโค้ดเดอร์ 2. ขั้นตอนการทำงาน: หน้าจอสัมผัส + ปุ่มกด 3. ความถี่ AC สำหรับปรับความเร็ว |
|
ข้อมูลรายละเอียด
คอยล์คลาย
คอยล์คลายแบบแมนนวล 5 ตัน
คุณสมบัติ: แกนหมุนและฐานเป็นส่วนประกอบสองส่วนของคอยล์คลาย แกนหมุนหดและขยายด้วยอุปกรณ์กลไกด้วยมือ หลังจากยึดคอยล์เข้ากับแกนหมุนแล้ว ให้ใส่คอยล์พร้อมแกนหมุนกลับเข้าฐาน
กำลังไฟ: ไม่มี
กำลังไฟในการเปิดและปิดส่วนต่างๆ: กลไก
กำลังไฟในการหมุนของส่วนต่างๆ: ดึงโดยระบบขึ้นรูป
จำนวนส่วน: 4 ชิ้น
ช่วงการขยายตัวของส่วนต่างๆ: 460 ~ 520 มม.
ความสูงของศูนย์กลางแกนหมุน: 0.65 ม.
ความเร็วในการป้อน: ขึ้นอยู่กับความเร็วของเครื่องขึ้นรูปม้วน
เครื่องขึ้นรูปม้วน
ลูกกลิ้ง: ออกแบบโดยวิศวกรอาวุโสด้วยซอฟต์แวร์ Auto-cad ผลิตด้วยเหล็กเกรดสูง 45# ด้วยเครื่องมือเครื่องจักร CNC และเคลือบด้วยโครเมียมแข็ง
แกน: ผลิตด้วยเหล็กเกรดสูง 45# ด้วยเครื่องมือเครื่องจักร CNC
โครงสร้างรองรับ: ผนังเหล็กสำหรับนำทางฐานรองรับสถานีขึ้นรูป
จำนวนสถานีลูกกลิ้ง: สูงสุด 18 กลุ่ม
วัสดุสำหรับลูกกลิ้ง: เหล็กเกรดสูง 45# ขัดเงาและเคลือบด้วยโครเมียม HRC55-60°
วัสดุสำหรับแกน: เหล็กเกรดสูง 45# ขัดเงาและเคลือบด้วยโครเมียม HRC55-60°
เส้นผ่านศูนย์กลางแกน: 70 มม.
ความหนาแผงโครงสร้าง: 14 มม.
โครงสร้างด้านล่าง: เหล็กโครงสร้างรูปตัว H เบอร์ 36
อุปกรณ์ตัด
ฟังก์ชัน: การตัดถูกควบคุมโดย PLC เครื่องหลักจะหยุดทำงานโดยอัตโนมัติและทำการตัด หลังจากตัดแล้ว เครื่องหลักจะเริ่มทำงานโดยอัตโนมัติ
แหล่งจ่ายไฟ: สถานีไฮดรอลิก
โครงสร้าง: โครงเหล็กเชื่อม
สวิตช์ระยะ: สวิตช์โฟโตอิเล็กทริกแบบไม่สัมผัส
ตัดหลังขึ้นรูป: ตัดแผ่นหลังจากการขึ้นรูปม้วนตามความยาวที่ต้องการ
การวัดความยาว: การวัดความยาวอัตโนมัติ
ระบบไฮดรอลิก
สถานีไฮดรอลิก
ควบคุมด้วยปั๊มน้ำมันเฟือง หลังจากเติมน้ำมันไฮดรอลิกลงในถังน้ำมันไฮดรอลิก ปั๊มจะขับเคลื่อนเครื่องตัดเพื่อเริ่มงานตัด
อุปกรณ์ที่เข้าชุดกัน: ระบบประกอบด้วยถังไฮดรอลิก 1 ชุด, ปั๊มน้ำมันไฮดรอลิก 1 ชุด, ท่อไฮดรอลิก 2 เส้น และวาล์วแม่เหล็กไฟฟ้า 2 ชุด
ใช้ส่วนประกอบระบบไฮดรอลิกแบรนด์ชั้นนำเพื่อให้มั่นใจในเสถียรภาพและอายุการใช้งาน หลีกเลี่ยงการรั่วไหล
จ่ายพลังงานเริ่มต้นให้กับเครื่องตัดผ่านถังน้ำมันแบบปิด จะปิดเมื่อไม่มีการตัด ซึ่งสามารถประหยัดพลังงานได้
ระบบควบคุมไฟฟ้า
การวัดความยาวอัตโนมัติ: เครื่องมือวัดความยาว 1 ชุด ซึ่งกดเบาๆ บนพื้นผิวแผ่นเหล็ก เครื่องมือจะหมุนไปตามความเร็วการเคลื่อนที่ของแผ่นเหล็ก จากนั้นจะตรวจจับเพื่อวัดความยาว ความไม่แม่นยำของความยาวสามารถแก้ไขได้ง่าย
การวัดปริมาณอัตโนมัติ
ใช้ PLC ในการควบคุมความยาวและปริมาณ เครื่องจะตัดตามความยาวโดยอัตโนมัติและหยุดเมื่อได้ปริมาณที่ต้องการ
แผงควบคุม: สวิตช์แบบปุ่ม, จอแสดงผล LED ความยาวและปริมาณ
หน่วยความยาว: มิลลิเมตร
ฟังก์ชันป้องกันมอเตอร์โอเวอร์โหลด, ระบบกระแสเกิน, การลัดวงจร
แสดงความยาวรวมและปริมาณรวมที่ผลิต
