รายละเอียดสินค้า:
|
| Name: | High Rib Deck Floor Sheet Roll Forming Machine For Steel Structure | Need container: | 1X40GP |
|---|---|---|---|
| Voltage: | 380v | Production Capacity: | 6-8m/min |
| Key Selling Points: | Easy to Operate | Place of orgin:: | Hebei,China |
| Cutter material: | Cr12 mould steel | Weight: | 11t |
| Raw materials: | Galvanized | Thickness(mm): | 0.8-1.2 |
| เน้น: | เครื่องปรับปรุงเพลิงโปรไฟล์เหล็ก,เครื่องปรับปรุงม้วนแบบ servo motor,อุปกรณ์ขึ้นรูปม้วนพื้น |
||
1. ฟีเจอร์ของเส้นขึ้นรูปดาดฟ้าพื้น: ดาดฟ้าโลหะที่ผลิตโดยเส้นการขึ้นรูปดาดฟ้าพื้นมีความแข็งแรงสูงพร้อมความยาวของคลื่นขนาดใหญ่ มันยึดติดกับคอนกรีตได้ดี ใช้กับอาคารสูงไม่เพียง แต่ช่วยประหยัดแผ่นเหล็กแม่พิมพ์ แต่ยังช่วยลดน้ำหนักของชั้น ด้วยความสามารถในการรับแบริ่งเดียวกันมันจึงประหยัดเหล็กและลดการลงทุนตามลำดับ นอกจากนี้เรายังสามารถจัดหาเครื่องจักรที่กำหนดเอง
2. ม.พารามิเตอร์ทางเทคนิค:
| รายละเอียดส่วนหนึ่ง | ชื่อรายการ | ข้อมูลจำเพาะ |
| วัสดุ | วัตถุดิบ | เหล็กชุบสังกะสี |
| ความหนา | 0.8-1.2 มม. | |
| เครื่องจักร | สถานีลูกกลิ้ง | 20 หรือขึ้นอยู่กับการวาดของลูกค้า |
| เส้นผ่านศูนย์กลางเพลา | 95 มม. | |
| วัสดุเพลา | 45# เหล็กพร้อมโครเมี่ยม 0.05 มม. | |
| ความแข็งของวัสดุลูกกลิ้ง 30-40 ชั่วโมง | กCR 15 | |
| ขนาดเครื่อง | ประมาณ 15 × 2 × 1.3 ม. | |
| น้ำหนักเครื่องจักร | ประมาณ 15 ตัน | |
| สีของเครื่องจักร | ตามคำขอของลูกค้า | |
| ความเร็วในการทำงาน | 8-20 m/นาที | |
| เครื่องตัด | ความแข็ง | 50-65 ชม. |
| การลดความอดทน | ± 1 มม. | |
| วัสดุ | CR 12 | |
| ดำเนินงาน | การตัดไฮดรอลิก | |
| พลัง | ทางขับรถ | โซ่ 2 นิ้ว |
| พลังหลัก | 11 kw * 2 | |
| พลังงานปั๊ม | 4 กิโลวัตต์ | |
| แรงดันไฟฟ้า |
380V/50Hz, 3p หรือปรับแต่ง ตามคำขอของลูกค้า |
|
| ระบบควบคุม | แบรนด์ PLC | เดลต้าทำใน Twaiwan |
| หน้าจอ | หน้าจอสัมผัสได้ | |
| ภาษา | ภาษาจีนและภาษาอังกฤษหรือเพิ่มภาษาตามความต้องการของลูกค้า | |
| ผู้ที่มีความขุ่นมัว | การดำเนินการ | คู่มือ |
| ความมีน้ำหนัก | 5 ตัน | |
| ราคา | ฟรีเป็นของขวัญ | |
| ตารางรับ | การดำเนินการ | คู่มือ |
| ความยาว | 3 ม. | |
| ราคา | ฟรีเป็นของขวัญ |
| ส่วนประกอบของเครื่อง: | ||
| ผู้ที่มีความขุ่นมัว | 1SET | |
| อุปกรณ์ให้อาหารและชี้นำ | 1SET | |
| ระบบกด | 1SET | |

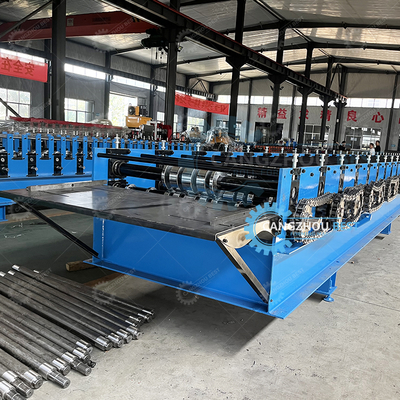

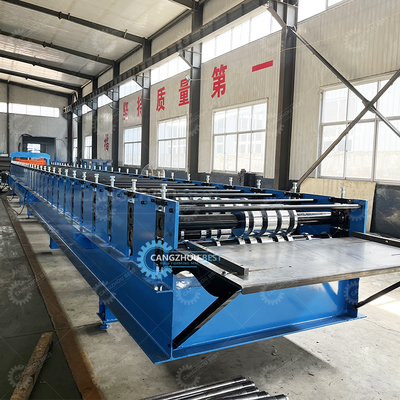

| เครื่องขึ้นรูปม้วนหลัก | 1SET | |
| อุปกรณ์ตัด | 1SET | |
| ระบบตัดไฮดรอลิก | 1SET | |
| ระบบควบคุม PLC | 1SET | |
| โต๊ะหมด | 1SET | |
|
กระบวนการไหล:
Decoiler-การให้อาหารและการชี้นำ-การกด-การขึ้นรูป-การตัดไฮดรอลิก-ผลิตภัณฑ์ที่ต้องหมดตาราง |
||
3. รายละเอียดของเครื่อง:
1. ขนาด: 1700 มม.*1,000 มม.*800 มม.
2. ความกว้างของการให้อาหาร: 1300 มม.
3. เส้นผ่านศูนย์กลางภายในของขดลวด: ตัวแปรจาก 480 มม. ถึง570 มม.
4. น้ำหนักคอยล์สูงสุด: 5,000 กิโลกรัม;
5. โหมดการขยายและต่อสู้: Inner Expand & Fight By Manual
6. วิธีการให้อาหาร: คู่มือ
7. เครื่องชดเชยโลหะที่ไม่มีการปลดปล่อย: รวมถึงมั่นใจได้แม้กระทั่งการให้อาหารด้วยความเร็วในการผลิตทั้งหมด
8. สี: สีน้ำเงิน (หรือฐานตามคำขอของลูกค้า)
9. Uantity: 1
การให้อาหาร:
1. ศูนย์กลางที่ปรับได้ของลูกกลิ้งขึ้นรูปและมีความยาวเพียงพอเพื่อป้องกันการเคลื่อนไหวด้านข้างของแถบบนทางเข้าสู่ Flattener
2. ประเภทการให้อาหาร: ปรับได้1. วัสดุของโปรไฟล์: Q195, Q235, GI หรือเหล็กสี
2. ช่วงความหนา: 0.5-1.2 มม.
3. กำลังมอเตอร์หลัก: 11KWX2, มอเตอร์ AC, มอเตอร์ภายในเครื่องหลัก (แบรนด์: Guomao ของจีน) (ตามการออกแบบขั้นสุดท้าย)
4. แรงดันไฟฟ้าของเครื่องความถี่เฟส: 380 V, 50 Hz, 3phase
5. สถานีม้วน: 30 สถานี (ตามการออกแบบขั้นสุดท้าย)
6. วัสดุลูกกลิ้ง: ASTM1045 พื้นผิวชุบโครเมี่ยมด้วยความแข็ง, CNC,
7. เส้นผ่านศูนย์กลางของเพลา: ￠ 85 มม. วัสดุ: SAE1045 พร้อมการดับและการแบ่งเบed
8. ความเร็วในการขึ้นรูปม้วน: ไม่น้อยกว่า 15 ม./นาที
9. การส่ง: โดยโซ่หนึ่งนิ้วสองเส้น

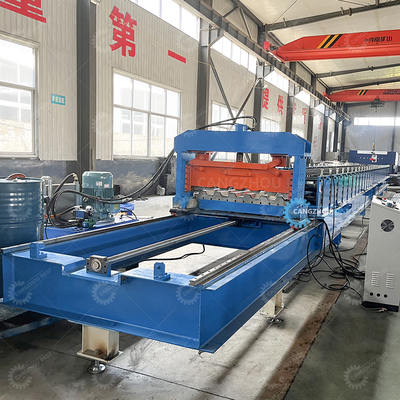

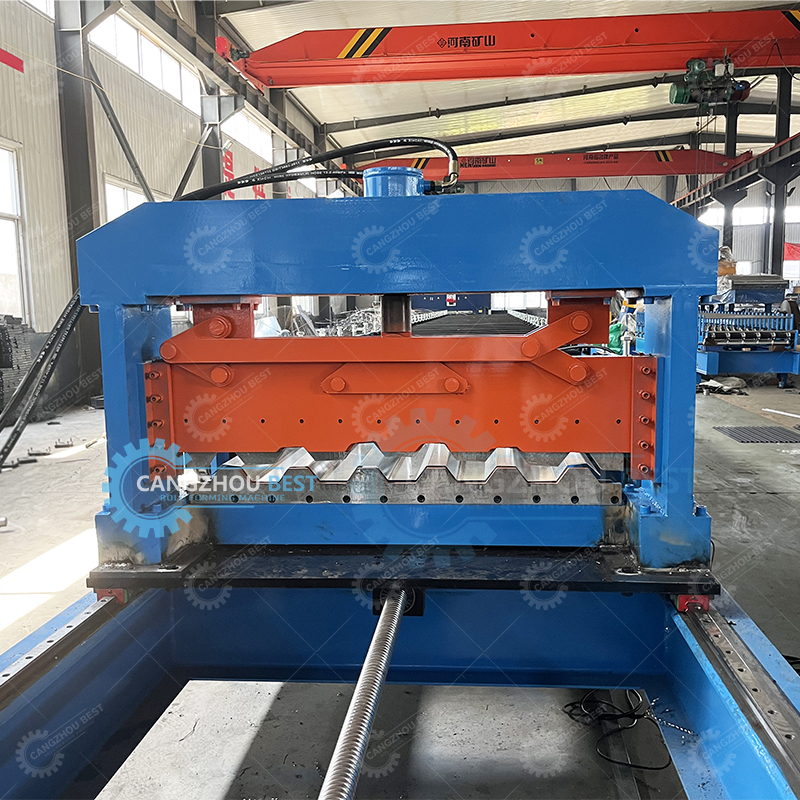

1. หน่วยอุปกรณ์ตัดขวางโปรไฟล์ช่วยให้สามารถตัดโปรไฟล์งอได้โดยไม่ทำลายการเคลือบโลหะและเพื่อให้มั่นใจว่าการตัดที่ราบรื่น
2. การให้อาหารโปรไฟล์การตัดสุดท้ายจากอุปกรณ์: อัตโนมัติถ้าความยาวของโปรไฟล์สุดท้ายไม่น้อยกว่า 2,000 มม.
3. การตัดหลังการขึ้นรูป: ตัดแผ่นหลังจากม้วนก่อให้เกิดความยาวที่ต้องการ
4. ใช้กระบอกไฮดรอลิกสองกระบอกสำหรับการทำงานจะต้องรวมตัวควบคุมการไหลเพื่อให้ได้มีดลดลงอย่างสม่ำเสมอ
5. พลังการตัดโดยไฮดรอลิก, 5.5kW
6. ความดันในการทำงาน: 12-20MPA ปรับได้
7. ลำดับการตัดยังมีและควบคุมโดยโปรแกรม PLC เดียวกัน
8. ความอดทนของความยาว: +/- 1.5 มม. สำหรับแต่ละชิ้น
9. ปริมาณ: 1
1. พลังไฮดรอลิก: 5.5kW
2. ความดันในการทำงาน: 12MPA ปรับได้
3. โซลินอยด์วาล์ว: 1 กลุ่ม
4. น้ำมันไฮดรอลิก: 46# น้ำมันไฮดรอลิก
5. สี； สีน้ำเงิน (หรือฐานตามคำขอของลูกค้า)
6. ปริมาณ: 1
1. ชุดการตัดที่ตั้งโปรแกรมได้ความยาวต่าง ๆ ในรอบการเขียนโปรแกรมเดียวโดยไม่มีข้อ จำกัด ด้านความสามารถ (โดยไม่หยุดอุปกรณ์ปฏิบัติการ): จะได้รับ
2. 5 กลุ่ม Data Canbe ตั้งค่าในครั้งเดียว
3. การหยุดอุปกรณ์อัตโนมัติหลังจากเสร็จสิ้นโปรแกรมการตัด: จะได้รับ
4. แรงดันไฟฟ้า, ความถี่, เฟส: 380 V, 50 Hz, 3phase
5. ความยาวไม่ถูกต้องสามารถแก้ไขได้อย่างง่ายดาย
6. แผงควบคุม: สวิตช์ประเภทปุ่มและหน้าจอสัมผัส
7. หน่วยความยาว: มิลลิเมตร (เปิดบนแผงควบคุม)
8. แบรนด์ PLC: Panasonic
9. แบรนด์แปลงความถี่: Yaskawa
10. หน้าจอสัมผัส: ไต้หวัน Weinview
11. สี: สีเทา
12. ปริมาณ: 1
1. เฟรม: การเชื่อมโดยหลอด
2. ขนาด: ยาวประมาณ 1.0m*1.0mwide*0.9mhigh
3. หนึ่งตารางที่มีลูกกลิ้งสนับสนุนบางส่วน
4. ผู้สนับสนุนโรลเลอร์: ASTM 1045 กับ Chrome
5. เส้นผ่านศูนย์กลางของลูกกลิ้ง: 55 มม.
6. Olor: สีน้ำเงิน
7. Uantity: 1Units
4. การโหลดและการบรรจุ:
1) คอนเทนเนอร์ 20 ''/40 ''
2) เครื่องที่เราจะห่อด้วยพลาสติกและติดเครื่องหมาย
3) องค์ประกอบของเครื่องและเครื่องมืออื่น ๆ เรามีกล่องไม้
4) ก่อนโหลดเราจะแก้ไขและตรวจสอบเครื่อง
5) ก่อนการจัดส่งเราจะเชิญลูกค้าของเราให้ตรวจสอบเครื่องอีกครั้ง
