รายละเอียดสินค้า:
|
| Cutting Blade Material: | Cr12, Heat Treatment | Weight: | 5T Or As Per Request |
|---|---|---|---|
| Control System: | PLC Control System | Raw Material: | Pre-painted Coil Sheets, Soft |
| Shaft Diameter: | 75mm | Roller Materia: | 45# Steel |
| เน้น: | เครื่องทําแผ่นหลังคาแบบยูโร,เครื่องปั้นม้วนเหล็ก 0.4-0.6mm,อุปกรณ์การสร้างกระเบื้องหลังคา |
||

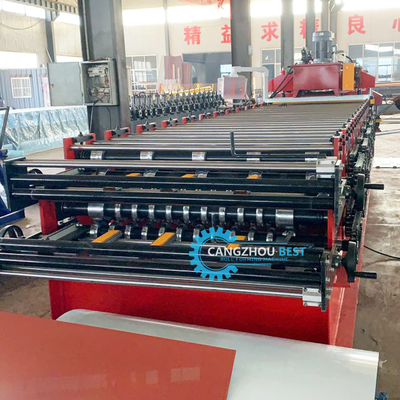

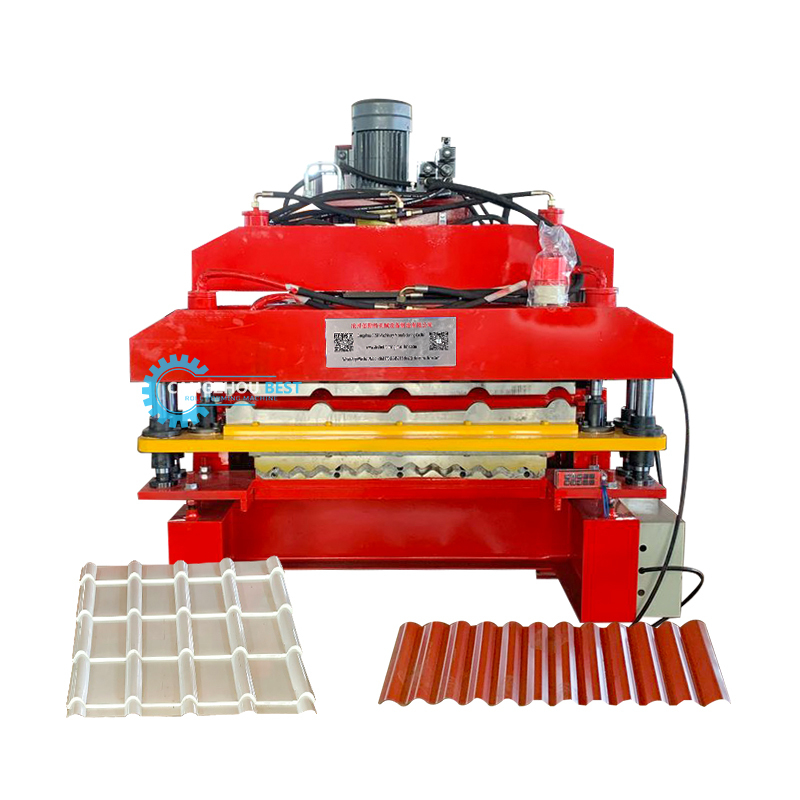

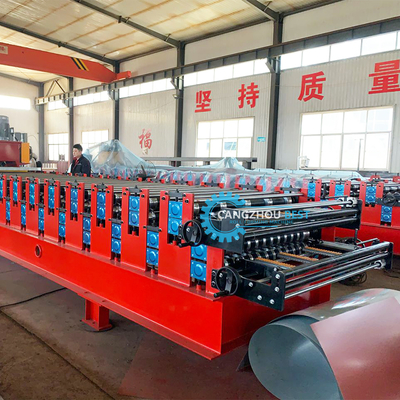

เครื่องขึ้นรูปม้วนแผ่นหลังคาเหล็กโปรไฟล์ Euro Tile/Roman Tile/Bamboo Tile
รายละเอียดโดยย่อ:
การใช้งาน:
ส่วนใหญ่แล้ว เครื่องขึ้นรูปม้วนกระเบื้องเคลือบจะมีสถานีขึ้นรูปม้วนและเครื่องมือกลิ้งมากกว่าเครื่องขึ้นรูปม้วนแผงหลังคาแบบปกติ และอุปกรณ์กดไฮดรอลิกเพิ่มเติมยังช่วยให้ราคาสูงขึ้นเมื่อเทียบกับเครื่องขึ้นรูปม้วนแผ่นหลังคาโลหะแบบปกติ

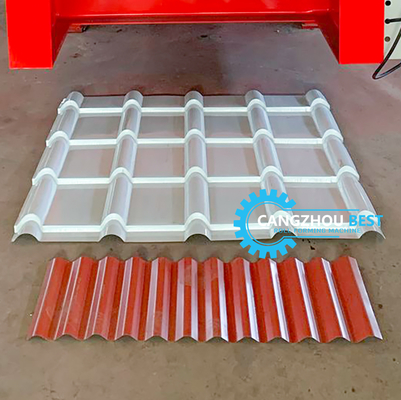

โปรไฟล์รูปทรงกึ่งกลมนี้เป็นที่นิยมในฟิลิปปินส์ ศรีลังกา ด้วยแรงกดดันที่แข็งแกร่ง
รายการเครื่อง:
| ชื่อ | เลขที่ | หน่วย |
| 1. เครื่องคลายขดลวด | 1 | ชุด |
| 2. เครื่องขึ้นรูป | 1 | ชุด |
| 3. อุปกรณ์ตัด | 1 | ชุด |
| 4. กล่องควบคุม PLC | 1 | ชุด |
| 5. สถานีปั๊มไฮดรอลิก | 1 | ชุด |
| 6. โต๊ะรองรับการผลิต | 1 | ชุด |
คำอธิบาย/รายละเอียดพารามิเตอร์ทางเทคนิคของสายการผลิตทั้งหมด:
ระบบไฮดรอลิกเพื่อขยายรูด้านในของขดลวด, มอเตอร์ปั๊ม: 3KW
เส้นผ่านศูนย์กลางภายในของขดลวด = 510±30mm
ความจุในการรับน้ำหนัก: สูงสุด 5 ตัน
ความกว้างของขดลวดสูงสุด 1250 มม.
ชนิดขยายลิ่มเรียว
มอเตอร์ขับเคลื่อนเพื่อหมุนขดลวด, 3KW
การควบคุมการตัดอัจฉริยะ
เพื่อตัดปลายของแผ่นสุดท้ายเท่านั้น
ความหนาในการทำงาน: สูงสุด 0.6 มม.
| วัสดุขึ้นรูปม้วนที่เหมาะสม | แผ่นเหล็กสีหรือแผ่นเหล็กชุบสังกะสี วัสดุอ่อน |
| ความหนา | 0.4 มม. * 0.6 มม. |
| ความกว้างขาเข้าของขดลวด | 1219 มม. |
| การออกแบบโครงรถ | การออกแบบโครงแผ่นผนัง, ความหนาของแผ่น 18 มม. |
| ขั้นตอนการขึ้นรูปม้วน | 16 ขั้นตอน |
| วัสดุของลูกกลิ้งขึ้นรูป | เหล็ก 45#, เครื่องกลึง CNC, เคลือบโครเมียมแข็ง |
| เส้นผ่านศูนย์กลางเพลา | Φ75mm |
| กำลังมอเตอร์หลัก | 7.5Kw |
| ความเร็วในการผลิต | 3-4m/min, 7-8m/min ตามคำขอ |
| ความลึกของขั้นบันได | 20 มม. หรือตามคำขอ |
| ระยะขั้นบันได | 350 มม. หรือตามคำสั่งซื้อ |
| กลุ่มไฮดรอลิก | 7.5Kw พร้อมระบบระบายความร้อนด้วยพัดลมแบบมืออาชีพ |
| วัสดุของใบมีดตัด | Cr12, การอบชุบด้วยความร้อน |
| มาตรฐานแรงดันไฟฟ้า | 415V/50Hz/3Ph หรือตามความต้องการของลูกค้า |
| สีหลักของเครื่องที่ทาสี | RAL 5015 (สีน้ำเงิน) หรือตามความต้องการของลูกค้า |
PLC ของ Siemens และหน้าจอสัมผัส, อินเวอร์เตอร์ของ Schneider/ Shihlin/ Delta, ตัวเข้ารหัส Omron
ควบคุมปริมาณ, ความยาวการวาด (250-350 มม.) และความยาวการตัด (ขั้นต่ำ 800 มม.) โดยอัตโนมัติ
ค่าความคลาดเคลื่อนในการตัดตามความยาว ≤±1 มม.
แรงดันไฟฟ้าควบคุม 24V
