รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องทำกระเบื้องเคลือบเหล็กและแผ่นหลังคาพร้อมเครื่องขึ้นรูปม้วนกระเบื้องหลังคา | สีเครื่อง: | ตามคำขอ |
|---|---|---|---|
| ประเภทการชำระเงิน: | ที/ที แอลซี | ความเร็ว: | 8-12 ม./นาที |
| วัสดุลูกกลิ้ง: | 45#เหล็ก | วัสดุเพลา: | 45#เหล็ก |
| พลัง: | 8.5kW | ||
| เน้น: | เครื่องปรับปรุงม้วนกระเบื้องหลังคาเหล็ก,8.5kw เครื่องปรับปรุงกระเบื้องหลังคา,เครื่องปั้นม้วนแผ่นกระจกเหล็ก |
||

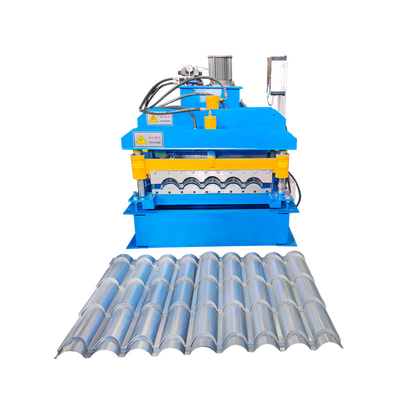

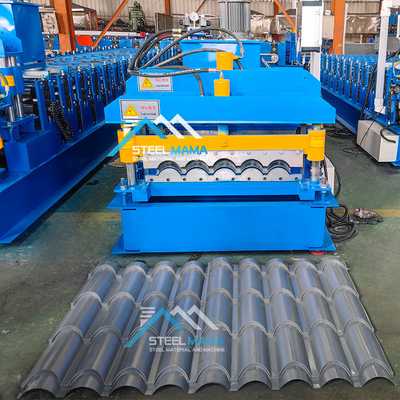

เครื่องจักรผลิตแผ่นหลังคาและแผ่นผนังเหล็กเคลือบเงา พร้อมเครื่องรีดขึ้นรูปแผ่นหลังคา
เครื่องขึ้นรูปแผ่นหลังคาแบบต่างๆ สามารถผลิตแผ่นผนังหลังคาเหล็กรูปทรงต่างๆ ได้ตามแบบโปรไฟล์และความต้องการของลูกค้า แผ่นหลังคาและผนังเหล็กเป็นวัสดุก่อสร้างใหม่ที่มีความหนาและสีสันหลากหลาย ผลิตภัณฑ์สำเร็จรูปใช้เป็นหลังคาและผนังของโรงยิม สนามบิน โรงละคร โรงงาน โกดัง โรงจอดรถ ศูนย์จัดแสดงสินค้า ฯลฯ
พารามิเตอร์หลัก
| ชื่อ | รุ่น/ชื่อ | ปริมาณ | รายละเอียดทางเทคนิค |
| 1. ระบบคลายม้วน | เครื่องคลายม้วนอัตโนมัติแบบแขน (พร้อมระบบควบคุมอัลตราโซนิก) | 1 ชุด | แบบแขน, ขยายไฮดรอลิก, มอเตอร์ไฟฟ้าคลายแผ่นออกอย่างแข็งขัน, พร้อมรถเข็นม้วนและแขนกด |
| 2. ระบบขึ้นรูปหลัก | อุปกรณ์ตัดก่อนขึ้นรูป | 1 ชุด |
1. วั ดุลูกกลิ้ง: เหล็ก No.45 เคลือบโครเมียมแข็งที่พื้นผิว 2. วัสดุเพลาลูกกลิ้ง: เหล็ก No.45 3. ประเภทโครงสร้างรองรับภายในลูกกลิ้ง: เสาไกด์ 4. มอเตอร์ลดเกียร์แบบไซคลอยด์ขับเคลื่อน, ลูกกลิ้งหลัง/หน้าขับเคลื่อนด้วยโซ่, ลูกกลิ้งบน/ล่างบางส่วนขับเคลื่อนด้วยเฟือง 5. วัสดุใบมีดตัด: เหล็ก Cr12 ชุบแข็ง 6. วัสดุแม่พิมพ์ปั๊ม: เหล็ก No.45 ชุบไนไตรด์ |
| อุปกรณ์ป้อนไกด์ | 1 ชุด | ||
| อุปกรณ์ปิดฟิล์ม | 1 ชุด | ||
| ระบบรีดขึ้นรูป | 1 ชุด | ||
| ระบบกด | 2 ชุด | ||
| อุปกรณ์ตัดหลังขึ้นรูป | 1 ชุด | ||
| ฝาครอบนิรภัยครบชุด | 1 ชุด | ||
| 3. ระบบส่งออก | โต๊ะรองรับ | 2 ชุด | สำหรับรองรับแผ่นสำเร็จรูป |
| 4. ระบบไฮดรอลิก | 1 ชุด | สถานีไฮดรอลิกแยกสำหรับเครื่องจักรหลักและเครื่องคลายม้วน | |
| 5. ระบบควบคุมไฟฟ้า | 1 ชุด |
1. ระบบควบคุม PLC, การตัดอัตโนมัติด้วยเอ็นโค้ดเดอร์ตามความยาว 2. เวทีปฏิบัติการ: หน้าจอสัมผัส + ปุ่มกด 3. ความถี่ AC สำหรับปรับความเร็ว |
|
ข้อมูลรายละเอียด
เครื่องคลายม้วน
เครื่องคลายม้วนแบบแมนนวล 5 ตัน
คุณสมบัติ: แกนหมุนและฐานเป็นส่วนประกอบสองส่วนของเครื่องคลายม้วน แกนหมุนจะหดและขยายด้วยอุปกรณ์กลไกด้วยมือ หลังจากยึดม้วนเข้ากับแกนหมุนแล้ว ให้ใส่กลับม้วนพร้อมแกนหมุนเข้ากับฐาน
กำลังไฟ: ไม่มี
กำลังไฟในการเปิดและปิดส่วนต่างๆ: กลไก
กำลังไฟในการหมุนของส่วนต่างๆ: ดึงโดยระบบขึ้นรูป
จำนวนส่วน: 4 ชิ้น
ช่วงการขยายตัวของส่วนต่างๆ: 460 ~ 520 มม.
ความสูงของศูนย์กลางแกนหมุน: 0.65 ม.
ความเร็วในการป้อน: ขึ้นอยู่กับความเร็วของเครื่องรีดขึ้นรูป

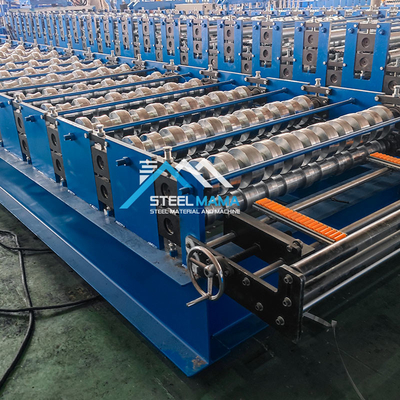

เครื่องรีดขึ้นรูป
ลูกกลิ้ง: ออกแบบโดยวิศวกรอาวุโสด้วยซอฟต์แวร์ Auto-cad ผลิตด้วยเหล็กเกรดสูง 45# ด้วยเครื่องมือเครื่องจักร CNC และเคลือบด้วยโครเมียมแข็ง
เพลา: ผลิตด้วยเหล็กเกรดสูง 45# ด้วยเครื่องมือเครื่องจักร CNC
โครงสร้างรองรับ: ผนังเหล็กเพื่อนำทางฐานรองรับสถานีขึ้นรูป
จำนวนสถานีลูกกลิ้ง: สูงสุด 18 กลุ่ม
วัสดุสำหรับลูกกลิ้ง: เหล็กเกรดสูง 45# ขัดเงาและเคลือบด้วยโครเมียม HRC55-60°
วัสดุสำหรับเพลา: เหล็กเกรดสูง 45# ขัดเงาและเคลือบด้วยโครเมียม HRC55-60°
เส้นผ่านศูนย์กลางเพลา: 70 มม.
ความหนาแผงโครงสร้าง: 14 มม.
โครงสร้างด้านล่าง: เหล็กรูปพรรณ H 36#
อุปกรณ์ตัด
ฟังก์ชัน: การตัดถูกควบคุมโดย PLC เครื่องจักรหลักจะหยุดทำงานโดยอัตโนมัติและทำการตัด หลังจากตัดแล้ว เครื่องจักรหลักจะเริ่มทำงานโดยอัตโนมัติ
แหล่งจ่ายไฟ: สถานีไฮดรอลิก
โครงสร้าง: โครงสร้างเหล็กเชื่อม
สวิตช์ระยะชัก: สวิตช์โฟโตอิเล็กทริกแบบไม่สัมผัส
ตัดหลังขึ้นรูป: ตัดแผ่นหลังจากรีดขึ้นรูปตามความยาวที่ต้องการ
การวัดความยาว: การวัดความยาวอัตโนมัติ
ระบบไฮดรอลิก
สถานีไฮดรอลิก
ควบคุมด้วยปั๊มน้ำมันเฟือง หลังจากเติมน้ำมันไฮดรอลิกลงในถังน้ำมันไฮดรอลิก ปั๊มจะขับเคลื่อนเครื่องตัดเพื่อเริ่มงานตัด
อุปกรณ์ที่เข้าชุดกัน: ระบบประกอบด้วยถังไฮดรอลิก 1 ชุด, ปั๊มน้ำมันไฮดรอลิก 1 ชุด, ท่อไฮดรอลิกสองเส้น และวาล์วแม่เหล็กไฟฟ้าสองชุด
ใช้ส่วนประกอบระบบไฮดรอลิกแบรนด์ชั้นนำเพื่อให้มั่นใจในเสถียรภาพและอายุการใช้งาน หลีกเลี่ยงการรั่วไหล
จ่ายพลังงานเริ่มต้นให้กับเครื่องตัดผ่านถังน้ำมันแบบปิด จะปิดเมื่อไม่มีการตัด ซึ่งสามารถประหยัดพลังงานได้
ระบบควบคุมไฟฟ้า
การวัดความยาวอัตโนมัติ: เครื่องมือวัดความยาวหนึ่งชุดซึ่งกดเบาๆ บนพื้นผิวแผ่นเหล็ก เครื่องมือจะหมุนไปตามความเร็วการเคลื่อนที่ของแผ่นเหล็ก จากนั้นจะตรวจจับเพื่อวัดความยาว ความไม่แม่นยำของความยาวสามารถแก้ไขได้ง่าย
การวัดปริมาณอัตโนมัติ
ใช้ PLC ควบคุมความยาวและปริมาณ เครื่องจะตัดตามความยาวโดยอัตโนมัติและหยุดเมื่อได้ปริมาณที่ต้องการ
แผงควบคุม: สวิตช์แบบปุ่ม, จอแสดงผล LED ความยาวและปริมาณ
หน่วยความยาว: มิลลิเมตร
ฟังก์ชันป้องกันมอเตอร์โอเวอร์โหลด, กระแสเกินระบบ, การลัดวงจร
แสดงความยาวรวมและปริมาณรวมที่ผลิต
ขั้นตอนการทำงาน
โรงงานของเรา
| 1. วิธีขอใบเสนอราคาที่แม่นยำของเครื่องจักรผลิตโครงสร้าง? |
| 1.) โดยปกติเราจะให้ใบเสนอราคาที่แม่นยำตามแบบโปรไฟล์ ดังนั้นหากคุณต้องการรับใบเสนอราคาที่แม่นยำ โปรดแสดงแบบโปรไฟล์ให้เราดูก่อน |
| 2.) เครื่องจักรสามารถออกแบบได้หลายประเภทและหลายวิธี สำหรับโครงเครื่องจักร แบรนด์ PLC แบรนด์มอเตอร์ ทั้งหมดจะส่งผลต่อราคา |
| 2. เงื่อนไขการชำระเงิน: |
| ชำระเงินดาวน์ 30% T/T, ชำระยอดคงเหลือ 70% ก่อนจัดส่งหลังจากการตรวจสอบ นอกจากนี้เรายังรับการชำระเงิน L/C, O/A, D/P |
| 3. บริการหลังการขายของคุณคืออะไร? |
| ระยะเวลารับประกันเครื่องจักรผลิตโครงสร้างคือ 24 เดือน หากชิ้นส่วนที่ชำรุดไม่สามารถซ่อมแซมได้ เราสามารถส่งชิ้นใหม่ไปเปลี่ยนให้ฟรี แต่คุณต้องรับผิดชอบค่าใช้จ่ายด่วนเอง เราให้บริการสนับสนุนทางเทคนิคตลอดอายุการใช้งานของเครื่องรีดขึ้นรูป T Bar |
| 4. วิธีเยี่ยมชมบริษัทของคุณ? |
| a. บินไปยังสนามบินปักกิ่ง: โดยรถไฟความเร็วสูงจากปักกิ่งหนานไปยังชางโจวซี (1 ชั่วโมง) จากนั้นเราสามารถไปรับคุณได้ |
| b. บินไปยังสนามบินเซี่ยงไฮ้: โดยรถไฟความเร็วสูงจากเซี่ยงไฮ้หงเฉียวไปยังชางโจวซี (4.5 ชั่วโมง) จากนั้นเราสามารถไปรับคุณได้ |
