รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องขึ้นรูปม้วนกระเบื้องหลังคาเคลือบสีไม้ไผ่ชนิด | การใช้งาน: | ตึก |
|---|---|---|---|
| การประกัน: | 2 ปี | แรงดันไฟฟ้า: | 380V |
| ความเร็ว: | 5-6m / นาที | สถานที่กำเนิด: | เหอเป่ย์ประเทศจีน |
| น้ำหนัก: | 8t | วิถีแห่งการขับรถ: | โซ่เดียวขนาด 1.0 นิ้ว |
| อำนาจ: | จาก 7.5 kw | ระบบการควบคุม: | ควบคุม PLC |
| แสงสูง: | หลังคาแผงม้วนขึ้นรูปเครื่องกระเบื้องหลังคาเหล็กขึ้นรูปเครื่อง,steel roof tile forming machine |
||
เครื่องขึ้นรูปม้วนกระเบื้องหลังคาเคลือบสีไม้ไผ่ชนิด
1. ข้อกำหนดทางเทคนิคหลัก
ก. ทั่วไป
| วัสดุที่เหมาะสม | PPGI, GI, HRB60 หรือเทียบเท่า |
| ความหนาของวัสดุ | 0.2-0.6 มม |
| ความยาวของแผ่น | คุณสามารถตั้งค่าความยาวได้ตามต้องการ |
| ตัด | หยุดและตัดโดยอัตโนมัติเมื่อมาถึงชุด |
B. รายละเอียดส่วนประกอบ
| วัสดุลูกกลิ้ง | เหล็กกล้าปลอมแปลงเกรดสูง 45 # ชุบโครเมี่ยมอย่างหนัก 0.05 มม. |
| กรอบหลัก | เหล็ก 300H มีเสถียรภาพมากขึ้นและไม่สั่นไหว |
| จานกลาง | 16mm เราใช้แผ่นหนาขึ้นเพื่อให้แน่ใจว่ามีเสถียรภาพ |
| ขึ้นรูปขั้นตอน | 11-16 ตามรูปวาด |
| วัสดุเพลา | Φ70มม., เหล็กเกรดสูง 45 # |
ตัด | Cr12 ความแข็ง HRC60-62 |
2. รายละเอียดเครื่อง:
1) decoiler
(1) สูงสุด ความกว้าง: 1500 มม
(2) เส้นผ่านศูนย์กลางด้านใน: Φ450 - Φ550มม
(3) เส้นผ่านศูนย์กลางภายนอก: 1500 มม
(4) สูงสุด ความจุโหลด: 5000 กก
2) เครื่องขึ้นรูปม้วน
(1) ความหนาของวัสดุ: 0.3-0.8mm PPGI และ GI
(2) ไม่ ของสถานีลูกกลิ้ง: 12 สถานีรถเข็น
(3) วัสดุสำหรับลูกกลิ้ง: เหล็กเกรด 45 # สูงขัดและเคลือบด้วยโครเมี่ยม HRC58-62 °
(4) วัสดุสำหรับเพลา: เหล็กเกรดสูง 45 # ขัดและเคลือบด้วยโครเมี่ยม HRC58-62 °
(5) เส้นผ่าศูนย์กลางเพลา: 70 มม
3) อุปกรณ์การกดและตัด
(1) วัสดุสำหรับการตัดแบบแยกส่วน: Cr12 เหล็กหลังการรักษา
(2) ความแข็งสำหรับการรักษาความร้อน: HRC58-62 °
(3) ประเภทการตัด: ไฮดรอลิก, การตัดอัตโนมัติ
(4) มอเตอร์สำหรับขาตั้งไฮดรอลิก: 4kw
(5) วัสดุเครื่องมือกด: Cr 12 เหล็กหลังจากผ่านความร้อน
4) ตารางผลลัพธ์:
(1) ไม่มีอำนาจ
(2) ความยาว: 2m
3. ขั้นตอนการทำงาน:
4. ส่วนประกอบ:
ส่วนประกอบสำหรับเครื่องขึ้นรูปม้วนกระเบื้องหลังคาแผ่นเคลือบ | |||
ชื่อ | ปริมาณ | หน่วย | |
decoiler | 1 | ชุด | |
เครื่องหลัก | อุปกรณ์ให้อาหาร | 1 | ชุด |
ระบบการขึ้นรูปม้วน | 1 | ชุด | |
อุปกรณ์ตัด | 1 | ชุด | |
ระบบไฮดรอลิก | 1 | ชุด | |
ระบบควบคุมไฟฟ้า | 1 | ชุด | |
ผู้สนับสนุน / Stacker อัตโนมัติ | 1 | ชุด | |

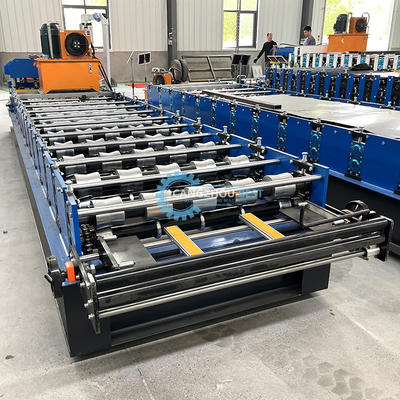

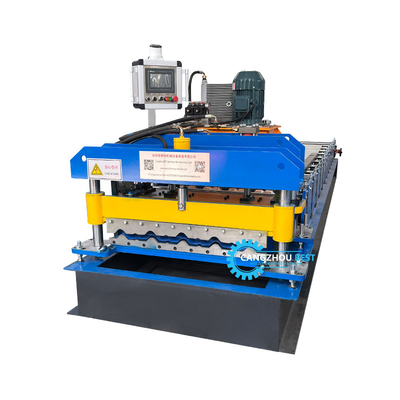

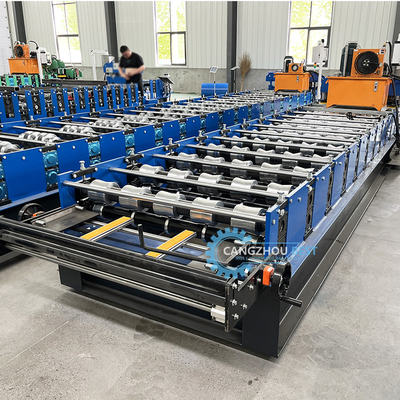

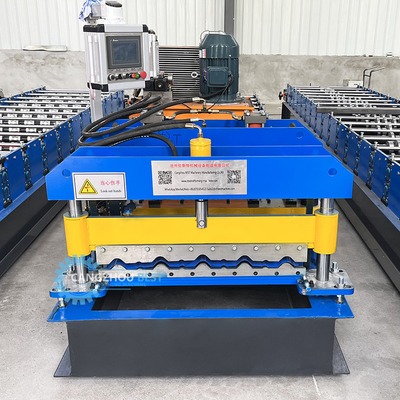

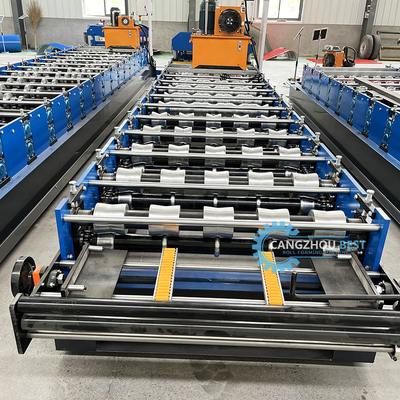

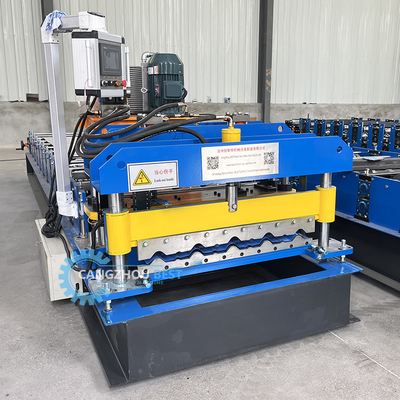

5. รูปถ่ายเครื่อง:
การประยุกต์ใช้:
6. ลูกค้าของเรา:
ผู้ติดต่อ: Mr. Arno Hao
โทร: +8618717894416
