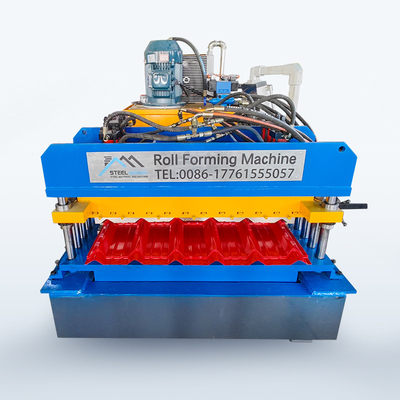

เครื่องขึ้นรูปม้วนกระเบื้องเคลือบสีเหล็กและแผ่นหลังคาสองชั้น

Different roof panel forming machines can produce different shapes of steel roof wall sheets according to the client's profile drawings and requirements. เครื่องขึ้นรูปแผงหลังคาที่แตกต่างกันสามารถผลิตแผ่นผนังหลังคาเหล็กที่มีรูปร่างแตกต่างกันไปตามแบบแปลนและความต้องการของลูกค้า The steel roof, wall sheets are new building materials with various thickness and colors. หลังคาเหล็กแผ่นผนังเป็นวัสดุก่อสร้างใหม่ที่มีความหนาและสีต่างๆ The finished products are used as the roof and walls of gymnasiums, airports, theatres, factories, warehouses, garages, exhibition centers etc. ผลิตภัณฑ์สำเร็จรูปใช้เป็นหลังคาและผนังโรงยิมสนามบินโรงภาพยนตร์โรงงานโกดังโรงรถศูนย์แสดงสินค้า ฯลฯ

พารามิเตอร์หลัก

ข้อมูลรายละเอียด

decoiler

5T decoiler ด้วยตนเอง

คุณสมบัติ: แมนเดรลและชั้นใต้ดินเป็นสององค์ประกอบของเดคเลอร์, แมนเดรลกำลังขยายตัวโดยอุปกรณ์เครื่องจักรกลด้วยตนเองหลังจากแก้ไขขดลวดเป็นแมนเดรลจากนั้นใส่ขดลวดด้วยแมนเดรลเข้าด้วยกัน

พลังงาน: ไม่มี;

พลังของการเปิดและปิดของกลุ่ม: เครื่องกล;

พลังการหมุนของเซกเมนต์: ดึงโดยสร้างระบบ

จำนวนส่วน: 4pcs;

ช่วงของการขยายส่วน: 460 ~ 520mm;

ความสูงของศูนย์กลางของแมนเดรล: 0.65m;

ความเร็วการให้อาหาร: ขึ้นอยู่กับความเร็วในการขึ้นรูปเครื่องม้วน;

เครื่องขึ้นรูปม้วน

ลูกกลิ้ง: ออกแบบโดยวิศวกรอาวุโสพร้อมซอฟต์แวร์ Auto-cad ผลิตด้วยเหล็กเกรดสูง 45 # โดยเครื่องมือเครื่อง CNC และเคลือบด้วยฮาร์ดโครม

เพลา: ผลิตด้วยเหล็กเกรดสูง 45 # โดยเครื่องมือเครื่อง CNC

กรอบสนับสนุน: แผ่นผนังเหล็กเพื่อเป็นแนวทางในการขึ้นรูปแบริ่งชั้นใต้ดินสถานี;

NO. NO of roller Stations:up 18groups ของสถานี Roller: สูงสุด 18 กลุ่ม
วัสดุสำหรับลูกกลิ้ง: เหล็กกล้าเกรดสูง 45 # ขัดเงาและเคลือบด้วยโครเมียม HRC55-60 °
วัสดุสำหรับเพลา: เหล็กเกรดสูง 45 # ขัดเงาและเคลือบด้วยโครเมียม HRC55-60 °

เส้นผ่าศูนย์กลางเพลา: 70 มม

ความหนาของแผงเฟรม: 14 มม

โครงด้านล่าง: เหล็ก 36 # H-section

อุปกรณ์ตัด

Function: cutting action is controlled by PLC. ฟังก์ชั่น: การตัดการกระทำถูกควบคุมโดย PLC The main machine automatically stops and the cutting will take place. เครื่องหลักหยุดโดยอัตโนมัติและการตัดจะเกิดขึ้น After the cutting, the main machine will automatically start. หลังจากการตัดเครื่องหลักจะเริ่มต้นโดยอัตโนมัติ

แหล่งจ่ายไฟ: สถานีไฮดรอลิก

กรอบ: เชื่อมโครงเหล็ก;

สวิทช์จังหวะ: สวิตช์แบบไม่สัมผัส

การตัดขึ้นรูป: ตัดแผ่นหลังจากม้วนขึ้นรูปตามความยาวที่ต้องการ

การวัดความยาว: การวัดความยาวอัตโนมัติ

ระบบไฮดรอลิก

สถานีไฮดรอลิก

It is controlled by gear wheel oil pump. มันถูกควบคุมโดยปั้มน้ำมันเกียร์ล้อ After filling the hydraulic oil into the hydraulic oil tank, the pump drive the cutter machine to begin the cutting job. หลังจากเติมน้ำมันไฮดรอลิกลงในถังน้ำมันไฮดรอลิกปั๊มจะขับเคลื่อนเครื่องตัดเพื่อเริ่มงานตัด

อุปกรณ์จับคู่: ระบบประกอบด้วยชุดถังไฮโดรลิคชุดปั๊มน้ำมันไฮดรอลิกสองท่อไฮโดรลิคและวาล์วแม่เหล็กไฟฟ้าสองชุด

นำส่วนประกอบระบบไฮดรอลิกแบรนด์ชั้นนำมาใช้เพื่อให้มั่นใจเสถียรภาพและอายุการใช้งานหลีกเลี่ยงการรั่วไหล

Supplies the initial power to the cuter through a closed oil tank. จ่ายพลังงานเริ่มต้นให้กับ cuter ผ่านถังน้ำมันปิด It is off without cutting, which can save the power. มันดับโดยไม่ต้องตัดซึ่งสามารถประหยัดพลังงานได้

ระบบควบคุมไฟฟ้า

Automatic length measurement: one unit tooling of length measuring which is lightly pressed on the surface of the steel sheet; การวัดความยาวอัตโนมัติ: เครื่องมือหนึ่งหน่วยในการวัดความยาวซึ่งกดเบา ๆ บนพื้นผิวของแผ่นเหล็ก; the tolling will roll with the moving speed of the steel sheet and then sense to measure its length; ผู้ใช้งานจะหมุนด้วยความเร็วในการเคลื่อนที่ของแผ่นเหล็กจากนั้นก็รู้สึกถึงการวัดความยาวของมัน length inaccuracy can be amended easily. ความยาวไม่ถูกต้องสามารถแก้ไขได้อย่างง่ายดาย

การวัดปริมาณอัตโนมัติ

PLC is used to control length & quantity. PLC ใช้สำหรับควบคุมความยาวและปริมาณ Machine will automatically cut to length and stop when required quantity is achieved; เครื่องจะตัดตามความยาวและหยุดโดยอัตโนมัติเมื่อปริมาณที่ต้องการทำได้

แผงควบคุม: สวิตช์ชนิดปุ่มความยาวและปริมาณการแสดงผล LED

หน่วยความยาว: มิลลิเมตร

มอเตอร์โอเวอร์โหลด, ระบบเกิน, ฟังก์ชั่นการป้องกันไฟฟ้าลัดวงจร;

แสดงความยาวรวมและปริมาณการผลิตทั้งหมด
