แอฟริกา สแตนเลสที่นิยม โปรไฟล์ สี สแตนเลส PPGI K Gutter การทํา รอลล์ การสร้างเครื่องจักร

แอฟริกา สแตนเลสที่นิยม โปรไฟล์ สี สแตนเลส PPGI K Gutter การทํา รอลล์ การสร้างเครื่องจักร

K การใช้งานของเครื่องจักรทําม้วน

ผลิตภัณฑ์แบบม้วนมีความทนทานมากกว่าท่อ ppc แบบดั้งเดิม และไม่ง่ายที่จะแก่

มันจะทําให้โครงการรวมกันมากขึ้น และช่วยเสริมภาพของโครงการทั้งหมด

เครื่องบิดท่อระบายน้ําที่ใช้ในการบิดท่อแบบม้วน เพื่อเชื่อมต่อท่อระบายน้ําและท่อกลม

K กระแสการทํางาน

Decoiler ---- การให้อาหาร ---- การสร้างม้วน ---- การตัดตามความยาว ---- ตารางผลิต

K ส่วนประกอบของเครื่องปั้นม้วน

K เครื่องปั้นม้วนทําน้ําท่วม ข้อมูลทางเทคนิค

1) เครื่องลอก
ประเภทของเครื่อง decoiler: เครื่อง decoiler มือ
การขยายมือ
การปลดลวดแบบไม่ผ่านการ
ความจุหนัก:3 ตัน

2) อุปกรณ์อาหาร
ฟังก์ชัน: ใช้ในการปลดหัวของโค้ลและให้อาหารในเครื่องปั้น

3) โรลล์ อดีต
กว้างแกนหลักหลัก: ¢ 76mm
การจัดตั้งสแตนเลอร์: 15 กลุ่ม
วัสดุแกนหลัก: สแตนเลสประเภทแรก 45#
วัสดุม้วน: คุณภาพสูง 45# เหล็ก, กระบวนการ quenched และความร้อน, ด้านผิวที่มี 0.05 มม.
ความเร็วในการปั้น: 0-15 m/min
ประเภทการดําน้ํา: สายส่ง
วัสดุโซ่: 45 # เหล็ก
หน่วยกั้นกรอบเครื่องจักร: เหล็กโครงสร้างที่เชื่อม
ฐานเครื่อง: เหล็กทรง 36# H
ความหนาของเหล็กชื่อเสียง: S18mm

พลังงานหลัก 5.5KW

4) อุปกรณ์ตัดและสถานีไฮดรอลิก
ประเภทการตัด: การตัดแบบไฮดรอลิก
พลังงานไฮดรอลิก ประมาณ 4Kw

วัสดุของดาบไฮดรอลิกและเครื่องตัด: C r12 Mov, กระบวนการดับ
ความละเอียดความยาวการตัด: +/- 2mm

5) ระบบไฟฟ้า
โวลเตจ: 380V, 3 ขั้นตอน 50Hz
PLC ระบบควบคุมไฟฟ้า: บอร์ด PLC ญี่ปุ่น
ระบบควบคุมความถี่ Encoder: ยี่ห้อ
หน้าจอสัมผัส: แบรนด์
เครื่องแปลง: ABB
ขนาดของพานควบคุม PLC: 700mm ((L) x 1000mm ((H) x 300mm ((W)

6) ตารางการสนับสนุน
ง่าย โต๊ะสนับสนุนที่ไม่ใช้พลังงาน
เพื่อรองรับโปรไฟล์หลังจากตัด

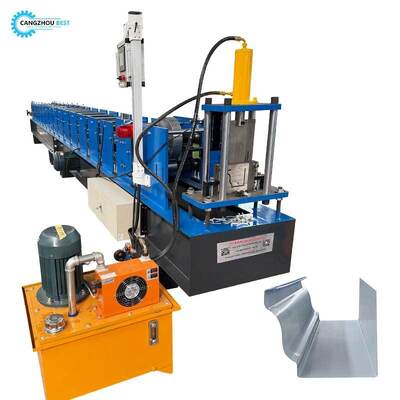

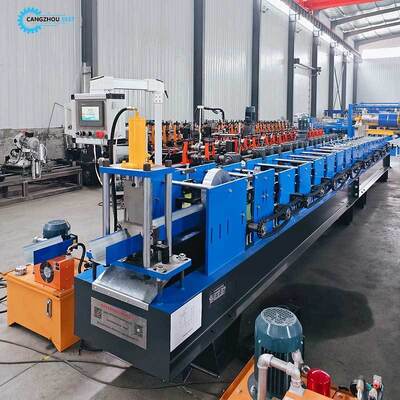

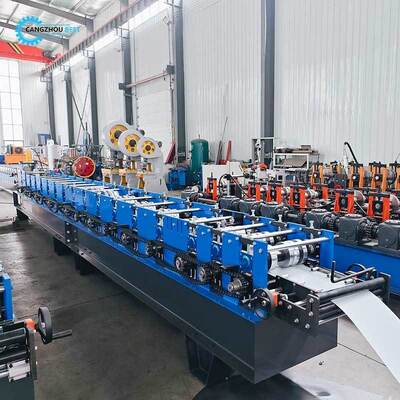

รูปภาพเครื่อง
