เครื่องรีดขึ้นรูปรางเหล็กไฮดรอลิก

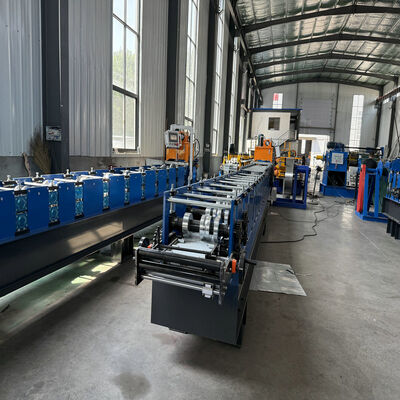

เครื่องรีดขึ้นรูปรางน้ำเหล็กแบบตัดไฮดรอลิก K

•


• พารามิเตอร์ทางเทคนิค

  ข้อมูลจำเพาะของเครื่องรีดขึ้นรูปรางน้ำ

  เครื่องทำรางน้ำไร้รอยต่อ	รายการ	ข้อมูลจำเพาะที่นำเสนอ
  	เครื่องรีดขึ้นรูปหลัก	5K, 6K, 7K, ครึ่งวงกลม 3 นิ้ว/4 นิ้ว/5 นิ้ว/6 นิ้ว
  		(แต่ละเครื่องผลิตได้หนึ่งขนาดและการกำหนดค่า)
  	ความกว้างวัสดุ	ขึ้นอยู่กับโปรไฟล์
  	ความเร็วในการรีด	0-10 ม./นาที (ไม่รวมเวลาตัด)
  	ความหนาวัสดุ	0.3-0.8 มม. G250mpa
  	ระบบขับเคลื่อน	ลูกกลิ้งขับเคลื่อนด้านบนและด้านล่างทำจากยูรีเทน เพื่อการขับเคลื่อนที่ราบรื่น สม่ำเสมอ ไม่บิดเบี้ยว
  	เครื่องคลายม้วน	เครื่องคลายม้วนแบบแมนนวล 3 ตัน (ติดตั้งในเครื่อง)
  	สถานีลูกกลิ้ง	11 สถานี
  	วัสดุลูกกลิ้ง	เหล็กฟอร์จ 45# เคลือบโครเมียม หุ้มด้วยยาง
  	วัสดุและเส้นผ่านศูนย์กลางเพลา	φ50 มม. วัสดุเหล็กฟอร์จ 45#
  	กำลังมอเตอร์หลัก	3.0kw
  	กลไกการตัด (ทางเลือก)	กรรไกรแบบใช้มือพร้อมอุปกรณ์ในตัว
  		เครื่องตัดหรือเลื่อยตัด
  	ความคลาดเคลื่อน	±1.5 มม./3 ม.
  	แหล่งจ่ายไฟฟ้า	220V/380V, 50HZ, 3 เฟส
  		สามารถตอบสนองความต้องการของลูกค้าได้เช่นกัน
  	วิธีการขับเคลื่อน	โซ่เดี่ยว 1 นิ้ว

  1. คำอธิบาย

  1. โครงสร้างเรียบง่ายและรูปลักษณ์ของเครื่องทำรางน้ำสวยงาม

  2. เครื่องรีดขึ้นรูปรางน้ำใช้โครงสร้างเหล็กรูปพรรณและแปรรูปทั้งชิ้นหลังจากการเชื่อม มี

  ความสามารถในการรับน้ำหนักที่แข็งแกร่งและการทำงานที่มั่นคงเมื่อเครื่องทำงาน

  3. ส่วนประกอบทั้งหมดของเครื่องมาจากองค์กรที่มีชื่อเสียง เพื่อให้มั่นใจว่าเครื่องทำงานได้ตามปกติอย่างมีประสิทธิภาพ

  4. ติดตั้งอุปกรณ์ได้ง่ายและเหมาะสำหรับการผลิตในโรงงาน

  5. เครื่องมีคุณสมบัติเสียงรบกวนต่ำและประสิทธิภาพสูง

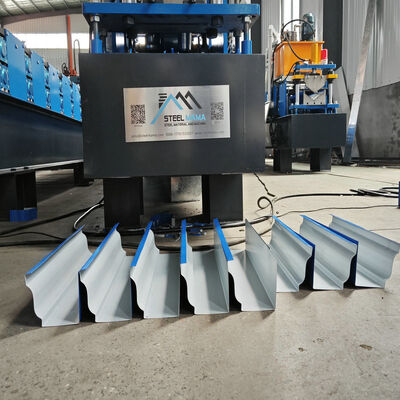

  2. แบบร่างรางน้ำ












  4. รายละเอียดทางเทคนิคเครื่องรีดขึ้นรูปรางน้ำเหล็กแบบตัดไฮดรอลิก K

  ข้อมูลจำเพาะของเครื่องจักร
  น้ำหนัก	ประมาณ 7000 กก.
  ขนาด	ประมาณ 12 ม. x 1.1 ม. x 1.2 ม. (ยาว x กว้าง x สูง)
  สี	สีหลัก: น้ำเงิน
  	สีเตือน: เหลือง
  วัสดุสำเร็จรูปที่เหมาะสม
  วัสดุ	ม้วน PPGI และ PPGL, ทองแดง
  ความหนา	0.5-0.7 มม.
  ความกว้างม้วน	610 มม.
  กำลังคราก	235 Mpa
  พารามิเตอร์ทางเทคนิคหลัก
  เส้นผ่านศูนย์กลางเพลาลูกกลิ้งขึ้นรูป	55 มม.
  จำนวนสถานีลูกกลิ้ง	25 แถว
  ความเร็วในการรีดขึ้นรูป	ประมาณ 20 ม./นาที
  วัสดุลูกกลิ้งขึ้นรูป	เหล็กเบอร์ 45 เคลือบโครเมียม

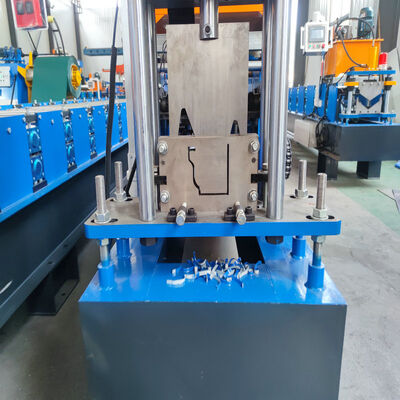

  วัสดุใบมีดตัด	เหล็กกล้าเครื่องมือ CR12 ผ่านการอบชุบแข็ง
  ระบบควบคุม	PLC และ Converter
  ความต้องการพลังงานไฟฟ้า	กำลังมอเตอร์หลัก: 5.5kw
  	กำลังมอเตอร์หน่วยไฮดรอลิก: 5.5kw
  แรงดันไฟฟ้า	ตามความต้องการของลูกค้า



  5. ส่วนประกอบหลักของเครื่องรีดขึ้นรูปรางน้ำเหล็กแบบตัดไฮดรอลิก K

  เลขที่	ชื่อ		ปริมาณ	หมายเหตุ
  1	เครื่องคลายม้วน		1 ชุด	ตามความต้องการของลูกค้า
  2	เครื่องหลัก	อุปกรณ์ตัดล่วงหน้า	1 ชุด	ตามความต้องการของลูกค้า
  		อุปกรณ์ป้อน	1 ชุด
  		ระบบรีดขึ้นรูป	1 ชุด
  		อุปกรณ์ตัดหลัง	1 ชุด
  		ระบบไฮดรอลิก	1 ชุด
  3	ระบบควบคุมไฟฟ้า		1 ชุด
  4	ตัวรองรับ/เครื่องวางซ้อนอัตโนมัติ		1 ชุด	ตามความต้องการของลูกค้า
