รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เครื่องขึ้นรูปม้วนแผงหลังคาแบบล็อคตัวเอง | วัสดุลูกกลิ้ง: | 45#เหล็ก |
|---|---|---|---|
| กำลังเครื่องจักร: | 3กิโลวัตต์ | ระบบขับเคลื่อน: | โซ่หรือกล่องเกียร์ |
| ประเภทการตัด: | ไฮดรอลิก | การรับประกัน: | 2 ปี |
| เวลาชีวิต: | มากกว่า 10 ปี | ||
| เน้น: | เครื่องทำแผ่นหลังคาแบบล็อคตัวเอง,เครื่องขึ้นรูปแผ่นหลังคา,เครื่องขึ้นรูปแผ่นหลังคาแบบล็อคอัตโนมัติ |
||
ขั้นตอนการทำงาน
เครื่องคลายม้วน------ป้อน------เครื่องรีดขึ้นรูป------ตัดตามความยาว-----โต๊ะส่งออก
ส่วนประกอบเครื่องจักร
| ลำดับที่ | ชื่อ | จำนวน |
| 1. | เครื่องคลายม้วน | 1 ชุด |
| 2. | เครื่องรีดขึ้นรูป | 1 ชุด |
| 3. | อุปกรณ์ตัดไฮดรอลิก | 1 ชุด |
| 4. | กล่องควบคุม PLC | 1 ชุด |
| 5. | ปั๊มไฮดรอลิก | 1 ชุด |
| 6. | โต๊ะส่งออก | 1 ชุด |
เครื่องคลายม้วน
| ประเภท | แบบธรรมดา (มาตรฐาน) | แบบไฮดรอลิก(อุปกรณ์เสริม) |
| รูปภาพ | |
|
| ความกว้าง | 1250 มม. | 1500 มม. |
| ความจุ | สูงสุด 5 ตัน | ตั้งแต่ 5-15 ตัน |
| เส้นผ่านศูนย์กลางภายใน | φ508-610 มม. | φ508-610 มม. |
| เส้นผ่านศูนย์กลางภายนอก | φ1500 มม. | φ1800 มม. |
การรีดขึ้นรูป
| รายการ | รายละเอียดพารามิเตอร์ | ||||||||
| วัสดุที่ใช้ในการผลิต | GI และ PPGI | ||||||||
| ความหนาวัสดุ | 0.25-0.8 มม. | ||||||||
| โครงเครื่องจักร | เหล็ก H 360# ใช้การเชื่อมแนวทแยง วัดด้วยเครื่องวัดระดับเพื่อให้แน่ใจว่าโครงเครื่องมีความแม่นยำสูง | ||||||||
| แผ่นปิดเครื่องจักร |
|
||||||||
| สถานีขึ้นรูป | 16 สถานี (ตามโปรไฟล์) | ||||||||
| ลูกกลิ้งเครื่องจักร |
เหล็กฟอร์จเกรดสูง No.45 ชุบโครเมียมแข็งหนา 0.05 มม. |
||||||||
| เพลาเครื่องจักร | เหล็กเกรดสูง No.45 φ70 มม. หลังการบำบัด | ||||||||
| สเปเซอร์เครื่องจักร | กลึง CNC ความแม่นยำสูง | ||||||||
| ตลับลูกปืนเครื่องจักร | ตลับลูกปืน Haerbin ของจีน หรือตลับลูกปืน SKF สากล (อุปกรณ์เสริม) | ||||||||
| ระบบขับเคลื่อน | โซ่ 1 นิ้ว หรือกระปุกเกียร์ (อุปกรณ์เสริม) | ||||||||
| กำลังเครื่องจักร | 3kw-11kw (ตามโปรไฟล์) | ||||||||
| ความเร็วในการทำงานของเครื่องจักร | 8-12 ม./นาที หรือ 10-30 ม./นาที (อุปกรณ์เสริม) | ||||||||
| ประเภทการปรับเครื่องจักร | หลังจากการติดตั้งเครื่องจักร เราจะทดสอบด้วยตนเอง เปรียบเทียบกับแบบโปรไฟล์ ความแตกต่างจะถูกควบคุมภายใน 0.5 มม. |
การตัด
| ประเภท |
แบบเลื่อนตลับลูกปืน |
| วัสดุใบมีด | Cr12mov ชุบแข็งและเจียระไน |
| การประมวลผลใบมีด | การตัดด้วยลวด EDM แต่ใบมีดด้านบนไม่สามารถตรงได้ นี่คือเทคโนโลยี |
| การทำงาน | แบบไฮดรอลิก |
เครื่องวางซ้อน
| ประเภท |
แบบธรรมดา |
|
| ความยาว | 1.5 ม.-2 ม. | 6 ม. หรือ 12 ม. |
PLC
| รายการหลัก | รายละเอียดพารามิเตอร์ |
| PLC |
Delta (มาตรฐาน) หรือตามคำขอของคุณ |
| อินเวอร์เตอร์ | แบรนด์จีน (มาตรฐาน) หรือตามคำขอของคุณ |
| หน้าจอสัมผัส | Mcgs (มาตรฐาน) หรือตามคำขอของคุณ |
| ตัวเข้ารหัส | แบรนด์จีน (มาตรฐาน) หรือตามคำขอของคุณ |
| แรงดันไฟฟ้า/เฮิรตซ์/เฟส | 380v/50-60hz/3เฟส |
ปั๊มไฮดรอลิก
| รายการหลัก | รายละเอียดพารามิเตอร์ |
| มอเตอร์ |
3kw แบรนด์จีน หรือตามคำขอของคุณ |
| ปั๊ม | แบรนด์จีน หรือตามคำขอของคุณ |
| โซลินอยด์วาล์ว | แบรนด์จีน หรือตามคำขอของคุณ |
| ระบบระบายความร้อน |
พัดลมระบายความร้อน |

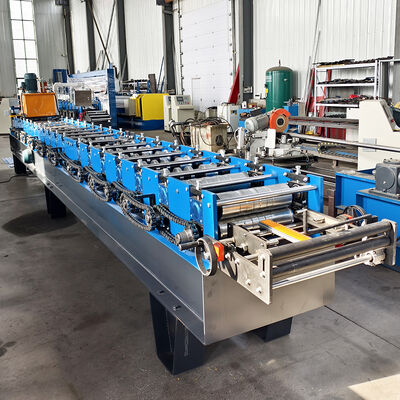

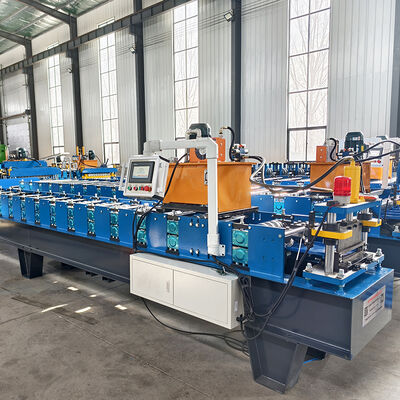

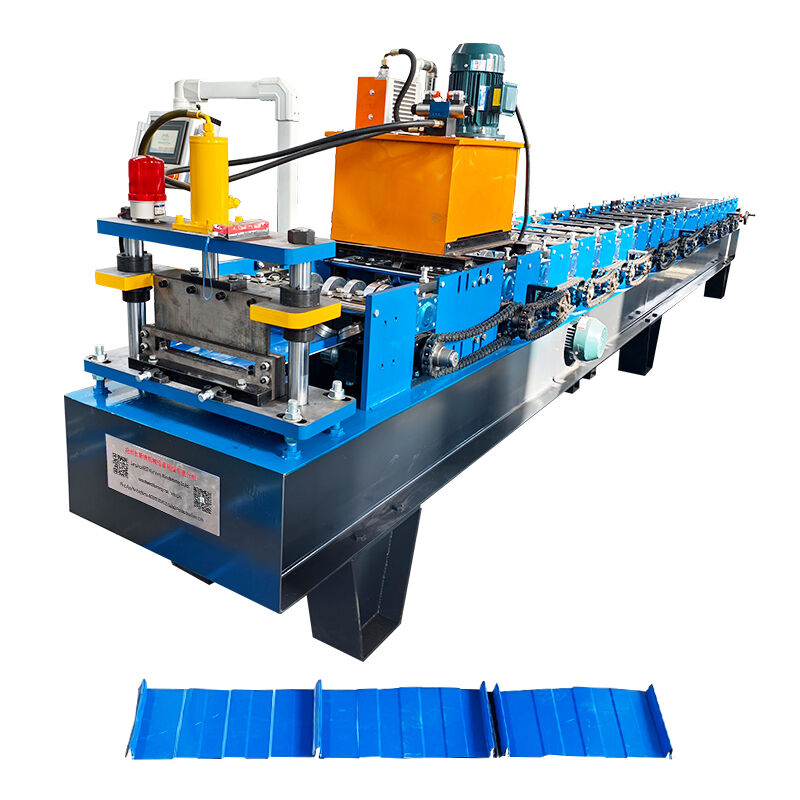

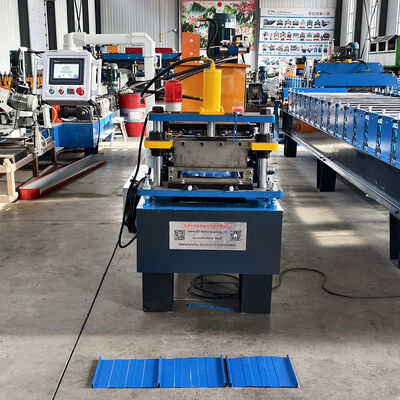

รูปภาพเครื่องจักร
