รายละเอียดสินค้า:
|

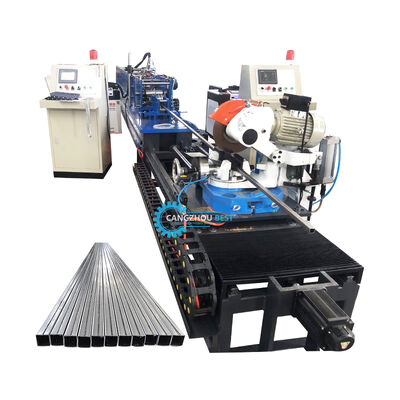

| ชื่อ: | เครื่องขึ้นรูปม้วนท่อสี่เหลี่ยมเชื่อมด้วยเลเซอร์ | ได้รับการรับรอง: | CE/ISO9001 |
|---|---|---|---|
| เงื่อนไข: | ใหม่ | ขนาด (ล*ก*ส): | 9600 มม. * 1300 มม. * 1450 มม |
| แรงดันไฟฟ้า: | 380V 50Hz 3 เฟส | วัตถุดิบ: | แผ่นสังกะสี |
| เน้น: | เครื่องรีดขึ้นรูปเหล็กโปรไฟล์ 20x20 มม.,เครื่องเชื่อมท่อเหลี่ยมขนาดเล็ก,เครื่องขึ้นรูปท่อรางน้ำฝนเชื่อมเลเซอร์ |
||
| ชื่อส่วนประกอบ | จำนวน | หน่วย |
|---|---|---|
| เครื่องคลายม้วน | 1 | ชุด |
| เครื่องตัดแบบเลื่อนก่อน | 1 | ชุด |
| เครื่องรีดขึ้นรูป | 1 | ชุด |
| เครื่องเชื่อมเลเซอร์ | 1 | ชุด |
| กล่องควบคุม | 1 | ชุด |
| อุปกรณ์ตัด | 1 | ชุด |
| โต๊ะส่งออก | 1 | ชุด |
| ระบบทำความเย็น | 1 | ชุด |
| ข้อมูลจำเพาะ | รายละเอียด |
|---|---|
| วัสดุที่เหมาะสม | แผ่นเหล็กสีหรือเคลือบสังกะสี |
| ความกว้างของวัตถุดิบ | ตามขนาดท่อ |
| ความหนาของวัตถุดิบ | 1-3 มม. |
| ขนาดเครื่องจักรหลัก | 12*0.8*1 เมตร |
| กำลังมอเตอร์ | 7.5 กิโลวัตต์ + 2.2 กิโลวัตต์ |
| วัสดุรีด | เหล็ก 45# (เคลือบโครเมียมบนพื้นผิว) |
| สถานีลูกกลิ้งของเครื่องรีดขึ้นรูป | 16 ชุด |
| ความเร็วสายการผลิต | 15-20 ม./นาที |
| เส้นผ่านศูนย์กลางของลูกกลิ้ง | φ70 มม. |
| แรงดันไฟฟ้า | 380V 50Hz 3 เฟส |
| วัสดุของแผ่นตัด | เหล็กแม่พิมพ์ Cr12 |
| น้ำมันไฮดรอลิก | 40# |
| ความแม่นยำในการประมวลผล | ภายใน 1 มม. |
| ระบบควบคุม | Mitsubishi PLC พร้อมหน้าจอสัมผัส |
| ส่วนประกอบ | ชื่อ | คำอธิบาย |
|---|---|---|
| 1 | ตู้เครื่องจักร | โครงสร้างแผ่นโลหะความแข็งแรงสูง |
| 2 | ระบบควบคุมอิเล็กทรอนิกส์ | ZYJC-2022A |
| 3 | เลเซอร์ใยแก้วนำแสง | 3 กิโลวัตต์ |
| 4 | ตัวควบคุม | ZYJC-PLC2022 |
| 5 | หัวเชื่อม | การปรับแต่งโฟกัสความแม่นยำ 3000W |
| 6 | เครื่องทำความเย็นเลเซอร์ | ZYJC-3000W |
| 7 | สภาพแวดล้อมภายนอก | การระบายอากาศ, ไม่ส่งผลกระทบภายในระยะ 5 เมตร |
| 8 | แรงดันไฟฟ้า | 380v 50hz 3p |
| 9 | ประเภทกราวด์ | แบบรวมศูนย์โดยตรง |
