รายละเอียดสินค้า:
|

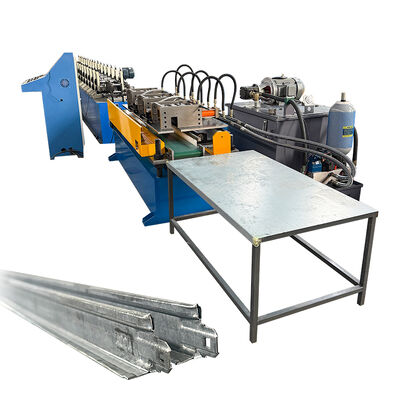

| ชื่อ: | เครื่องเจาะไฮดรอลิกความเร็วสูง T38X24 Main T Grid Cold Roll Forming Machine | สถานที่กำเนิด: | เหอเป่ย์ประเทศจีน |
|---|---|---|---|
| ความหนาของลูกกลิ้ง: | 0.3-0.8 มม. | กำลังมอเตอร์หลัก: | 5.5KW |
| ระบบควบคุม: | บมจ | ประเภทกระเบื้อง: | เหล็ก |
| พลัง: | 380V 50เฮิร์ต | กำลังการผลิต: | 25-30ม./นาที |
| จุดขายที่สำคัญ: | ผลผลิตสูง | ||
| เน้น: | เครื่องเจาะรูไฮดรอลิกความเร็วสูง,เครื่องขึ้นรูปโครงเพดาน T24X26,เครื่องขึ้นรูปพร้อมการรับประกัน |
||
| ส่วนประกอบ | ข้อมูลจำเพาะ |
|---|---|
| เครื่องคลายม้วนแบบแมนนวล | เส้นผ่านศูนย์กลางภายในม้วนวัสดุ: 450 มม. - 550 มม. ความกว้างม้วนสูงสุด: 300 มม. ความสามารถในการรับน้ำหนัก: 1.5 ตัน |
| อุปกรณ์ขึ้นรูป | วัสดุเพลา: เหล็กเกรดสูง No.45 หลังการบำบัด เส้นผ่านศูนย์กลางภายนอก: 50 มม. วัสดุลูกกลิ้ง: Cr12 ขัดเงาและเคลือบโครเมียม HRC55-60° ความเร็วในการขึ้นรูป: 30 ม./นาที กำลังมอเตอร์หลัก: 5.5 กิโลวัตต์ สถานีลูกกลิ้ง: 10-12 สถานี แรงดันไฟฟ้า: 380V, 50Hz, 3 เฟส โครงสร้างเฟรมหลัก: โครงสร้างซุ้มประตูอนุสรณ์ อุปกรณ์ควบคุม: ควบคุมด้วยคอมพิวเตอร์อัตโนมัติด้วย PLC อุปกรณ์ตัด: การตัดติดตามด้วยไฮดรอลิก ระบบส่งกำลัง: ขับเคลื่อนด้วยเฟือง |
| เครื่องตัดไฮดรอลิก | วัสดุใบมีด: เหล็กกล้าแม่พิมพ์ Cr12 พร้อมการอบชุบแข็ง 55-60°C ระบบตัด: ขับเคลื่อนด้วยไฮดรอลิกขั้นสูง, ตัดอัตโนมัติหลังการขึ้นรูปโดยไม่มีการบิดเบือนหรือของเสีย |
| ระบบควบคุม | ประเภท: ระบบควบคุมความถี่ PLC พร้อมหน้าจอสัมผัส ข้อผิดพลาดความยาว: ±2 มม. |
| โต๊ะส่งออก | การออกแบบที่เรียบง่ายสำหรับการวางผลิตภัณฑ์สำเร็จรูป ความยาว: 6 ม. |
| ไม่ | ชื่อ | หน่วย | จำนวน | รายละเอียด |
|---|---|---|---|---|

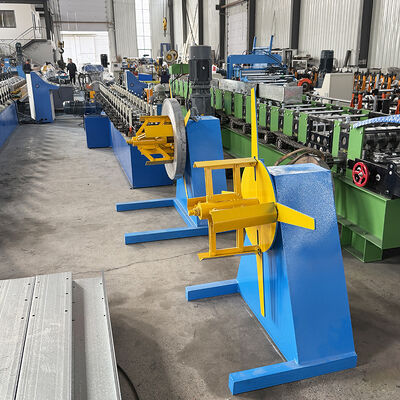

| 1 | เครื่องคลายม้วนแบบแมนนวล | ชุด | 2 | ความกว้างสูงสุด 300 มม. เส้นผ่านศูนย์กลางภายใน 460-510 มม. ความสามารถในการรับน้ำหนักสูงสุด 1000 กก. ประเภทการทำงานแบบแมนนวล การขยายแบบแมนนวลเพื่อขันม้วนให้แน่น ไดรฟ์เบรกหยุดทั้งสายเมื่อเครื่องคลายม้วนว่าง |
| 2 | โต๊ะป้อน | ชุด | 1 | |

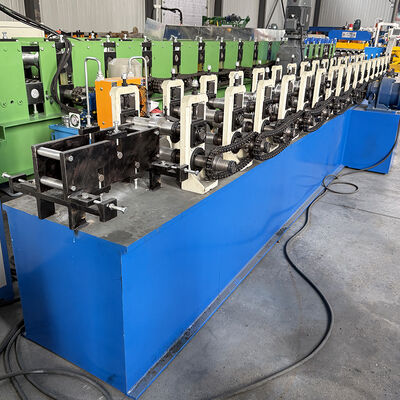

| 3 | ลูกกลิ้งขึ้นรูป | ชุด | 1 | สถานีขึ้นรูป: 16 หน่วย วัสดุลูกกลิ้ง: Cr12 การอบชุบแข็ง: HRC 58-60 เส้นผ่านศูนย์กลางเพลา: 40 มม. วัสดุเพลา: 40Cr, ผ่านการอบชุบ, ขัดละเอียด โครงสร้างเครื่อง: การเชื่อมเหล็ก ความหนาผนังด้านข้างหลัก: 25 มม. ขับเคลื่อนด้วยข้อต่อสากลผ่านกระปุกเกียร์ มอเตอร์รีดขึ้นรูป: 5.5 กิโลวัตต์ พร้อมอินเวอร์เตอร์ความถี่ กระปุกเกียร์: กระปุกเกียร์หนอน RV |

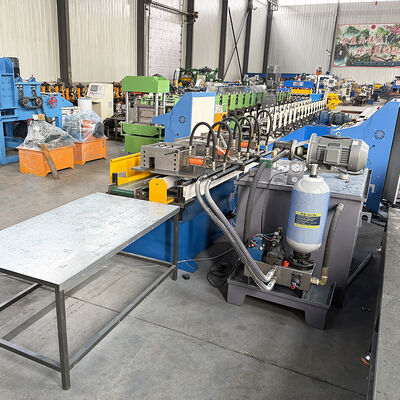

| 4 | การตัดไฮดรอลิกพร้อมการเจาะรู | ชุด | 1 | ชุดปั๊มไฮดรอลิก: 1 ชุด ส่วนประกอบไฮดรอลิก: ไต้หวัน ระบบไฮดรอลิกพร้อมตัวทำความเย็นด้วยลม การตัดขอบ: 2 ชุดทั้งสองด้าน การเจาะรูตรงกลาง: 23 ชุด/152.4 มม. รูทดสอบไฟ: 2 ชุดทั้งสองด้าน มาตรฐานแม่พิมพ์: เหล็ก SKD-11 ญี่ปุ่น โครงและแผ่นแม่พิมพ์: S45C สลักแม่พิมพ์: เหล็ก SKH-9 ญี่ปุ่น การบำบัดแม่พิมพ์ทั้งหมดด้วยการตัดลวด NC แบบป้อนช้า |
| 5 | เครื่องคายโปรไฟล์ | ชุด | 1 | หัวอัตโนมัติแบบกลไกขับเคลื่อน การทำงานอัตโนมัติเต็มรูปแบบที่ซิงโครไนซ์กับเครื่องขึ้นรูป |
| 6 | ระบบควบคุมไฟฟ้า | ชุด | 1 | ตัวแปลงความถี่: Silin, ไต้หวัน PLC: Fatek, ไต้หวัน หน้าจอสัมผัส: Weinview ไต้หวัน การตัดความยาวโปรไฟล์หยุดเครื่องขึ้นรูปแล้วตัด ตัวควบคุมการทำงาน: หน้าจอสัมผัส, สวิตช์ลูกบิด, ปุ่มหยุดฉุกเฉิน แหล่งจ่ายไฟ: 380V 50Hz 3 เฟส |
