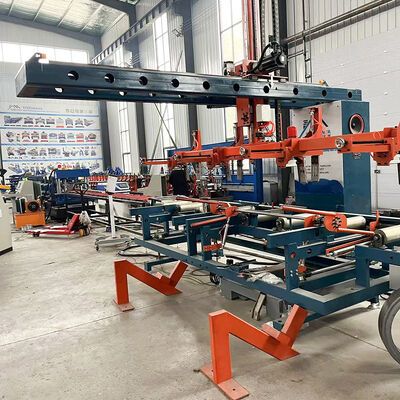

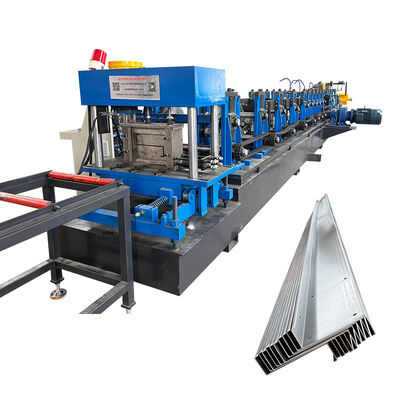

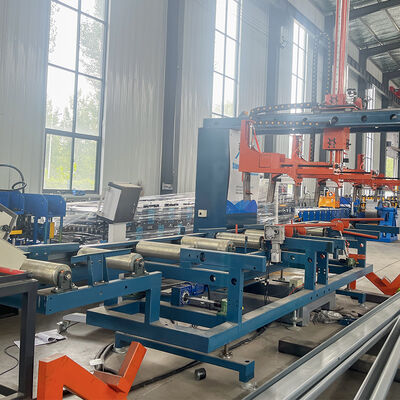

สายการผลิตอัตโนมัติเต็ม การเปลี่ยนแปลงอย่างรวดเร็ว C ถึง Z เครื่องปั้นม้วนที่มีอัตโนมัติ Stacker
สายการผลิตที่ใช้อัตโนมัติเต็มนี้ มีเครื่องปรับรูปแบบ C ถึง Z ที่เปลี่ยนเร็วออกแบบให้ทํางานได้อย่างมีประสิทธิภาพและต่อเนื่องในสภาพแวดล้อมการผลิตอุตสาหกรรม.
ข้อจํากัดหลัก
- วัสดุที่เหมาะสม: สแตนเลส
- ความเร็วในการทํางาน: 8-10m/min (ไม่รวมการเจาะและตัด)
- พลังงานของมอเตอร์หลัก: 11.5kw กับเครื่องลดวงจร
- พลังงานของสถานีไฮดรอลิก: 7.5kw
- ระบบควบคุมไฟฟ้า: ระบบควบคุม PLC ด้วยแบรนด์ชื่อดัง
- ความหนาของวัสดุ: 1-3mm
- กว้างของแกน: 80mm
- สถานีรถล้อ: 12 สถานี
- คันขยายวัสดุ: 200-600mm
- ขนาด: 11×1.3×1.35 เมตร
- รูปแบบการขับขี่: เครื่องขนส่งเชือก
- ความตึงเครียดไฟฟ้า: 380V 3 ช่วง 50HZ หรือตามความต้องการของลูกค้า
- วัสดุของม้วน: สแตนเลสหล่อ 45# คุณภาพสูง
- วัสดุตัด: เหล็กแบบ CR12 ที่ได้รับการรักษาด้วยการดับ
- การทํางานต่อเนื่อง: ความสามารถ 24 ชั่วโมง
- จํานวนคนงานที่ต้องการ: 1-2 คน
ปริมาตรเทคนิค
| ปริมาตร |
รายละเอียด |
| ชื่อสินค้า |
เครื่องปั้นม้วนเปลี่ยนเร็ว C ถึง Z |
| โปรไฟล์ |
รูปแบบ C รูปแบบ Z รูปแบบ U |
| ประเภทวัสดุ |
โล่เหล็กเหล็กกระดาษ |
| ความหนา |
1.5-3.0 มิลลิเมตร |
| รับมือกับความกดดัน |
Q235-345 Mpa |
| สูงสุด ความเร็วในการสร้าง |
10-15m/นาที |
| วัสดุม้วน |
โลหะเบอร์ GCr15 |
| ประเภทที่ขับเคลื่อนด้วยม้วน |
การส่งต่อเชือก |
| เครื่องควบคุม |
PLC |
| การปฏิบัติงาน |
หน้าจอสัมผัสและปุ่ม |
| ความดันระบบไฮดรอลิก |
20 Mpa |
| พลังงานเครื่องยนต์หลัก |
18.5-22 KW |
| พลังงานของมอเตอร์สถานีไฮดรอลิก |
5.5 KW |
| ขนาด (L × W × H) |
ประมาณ 10000 × 1000 × 1500 มิลลิเมตร |
| น้ําหนัก |
ประมาณ 10000 กิโลกรัม |
การตั้งค่าทางเทคนิคหลัก
| ส่วนประกอบ |
รายละเอียด |
| การตั้งค่า |
มือ Uncoiler, แพลตฟอร์มการนํา, 9 หม้อ Strip Leveler, เครื่องจักรหลักของ รอลล์การสร้าง, มอเตอร์ไฮดรอลิก, อุปกรณ์ก่อนการเจาะ, อุปกรณ์ก่อนการตัด, สถานีไฮดรอลิก, การควบคุม PLC, โต๊ะรองรับ |
| ระบบควบคุม |
PLC Inverter Encoder หน้าจอสัมผัส |
| เฟรมหลัก |
400 มิลลิเมตร |
| พลังงานทั้งหมด |
22 kw |
| พลังงาน |
380 วอล, 3 ขั้นตอน, 50Hz |
| ความเร็วในการสร้าง |
12-24m/min |
| สถานีลอย |
18 รายการ |
| ความจุ |
3.5 ตัน |
| กว้างของม้วน |
80 มม |
| ความกว้างจริง |
80-300 มม. |
| ความหนาของอาหาร |
1.5-3.0 มิลลิเมตร |
| ความหนาของแผ่นหลัง |
20 มม. |
| มาตรฐานเครื่องตัด |
GCr12 |
| มาตรฐานม้วน |
Gcr15# |
| ขนาดรวม |
ประมาณ 8500 × 1000 × 1400 มิลลิเมตร |
| น้ําหนักรวม |
ประมาณ 10T |
| การปรับแต่ง |
ตามความต้องการของลูกค้า |
หมายเหตุ: ปริมาตรทางเทคนิคทั้งหมดสามารถเปลี่ยนแปลงได้ตามความต้องการของผู้ใช้ และนํามาให้เป็นข้อมูลเฉพาะอย่างเฉพาะ
รายละเอียดส่วนประกอบ
เครื่องปลดลวดมือ
ความจุสูงสุด: 5T

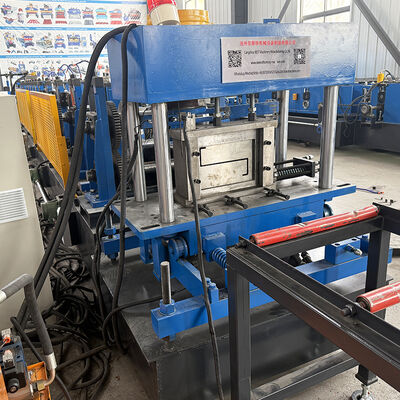

อุปกรณ์ตัดก่อนและอุปกรณ์เจาะก่อน
เครื่องขับเคลื่อนมอเตอร์ไฮดรอลิก พร้อมเครื่อง PLC ที่ควบคุมด้วยคอมพิวเตอร์
- ความละเอียดความยาวการตัด: ± 2 mm
- วัสดุ: GCr12 กับการรักษาที่ดับ 60-62 °C
ระบบไฮดรอลิก
รวมถึงมอเตอร์ไฟฟ้า ถังไฮดรอลิก ปั๊มน้ํามันไฮดรอลิก และวาล์วไฟฟ้าแม่เหล็ก
พลังงาน: 22 KW
ระบบควบคุม
ระบบควบคุม PLC พร้อมจอสัมผัสสี สําหรับความยาวเป้าหมายที่ปรับได้
ระบบคอมพิวเตอร์: อัตโนมัติหรือมือ
เครื่อง Encoder
เครื่องนับความยาวที่มีการปรับปริมาตรการ
ค้อนง่ายๆ
ใช้สําหรับการบรรทุกแผ่นที่มีรูปร่าง
คํา ถาม ที่ ถาม บ่อย
Q1: คุณเป็นผู้ผลิตหรือบริษัทการค้า?
A1: เราเป็นผู้ผลิต
Q2: คุณมีวิศวกรต่างประเทศหรือไม่
A2: ใช่, เราไม่เพียงแค่ให้บริการวิศวกรต่างประเทศ, แต่ยังให้การฝึกอบรมทางเทคนิค.
Q3: คุณให้บริการคําตอบที่กําหนดเอง?
A3: แน่นอน, เราสามารถออกแบบอุปกรณ์ตามคําขอของคุณ. เราเป็นผู้ออกแบบและผู้ผลิตเครื่องปั้นโลหะแผ่นมืออาชีพ.
Q4: โรงงานของคุณทําอย่างไรเกี่ยวกับการควบคุมคุณภาพ?
A4: ไม่มีความอดทนเกี่ยวกับการควบคุมคุณภาพ การควบคุมคุณภาพเป็นไปตามมาตรฐาน ISO 9001 ทุกเครื่องต้องผ่านการทดสอบในการทํางาน ก่อนที่มันจะบรรจุเพื่อการจัดส่ง
Q5: ผมเชื่อคุณได้อย่างไร ว่าเครื่องจักรผ่านการทดสอบการทํางาน ก่อนการจัดส่ง?
A5: 1) เราบันทึกวิดีโอการทดสอบสําหรับอ้างอิงของคุณ
2) เราต้อนรับคุณเยี่ยมเราและทดสอบเครื่องด้วยตัวเองในโรงงานของเรา
Q6: คุณมีการสนับสนุนหลังการขายหรือไม่
A6: ใช่ เรายินดีที่จะให้คําปรึกษา และเรายังมีช่างมืออาชีพที่พร้อมที่จะติดตั้งหรือบํารุงรักษาสําหรับคุณในที่ของคุณ
Q7: ผมสามารถไปเยี่ยมโรงงานของคุณเพื่อตรวจสอบเครื่องจักรในสถานที่ได้หรือไม่? ผมควรนําอะไรมาเมื่อผมไปเยี่ยมโรงงานของคุณ?
A7: เราเป็นผู้ผลิตและต้อนรับลูกค้าที่จะเยี่ยมโรงงานของเรา สําหรับการออกแบบและการพัฒนาผลิตภัณฑ์พิเศษ, เราขอให้คุณนําชิ้นส่วนของวัสดุการทดสอบเพื่อทดสอบบนเครื่องจักรของเราในสถานที่
Q8: รายการการชําระเงินและเวลาการจัดส่งของคุณคืออะไร?
A8: เราชอบ 30% เป็นเงินฝากโดย T / T, 70% การชําระเงินโดย T / T หลังจากที่คุณตรวจสอบเครื่องได้ดีและก่อนการจัดส่ง. หรือ LC ที่ไม่สามารถถอนได้ที่ตาเป็นที่ยอมรับ. หลังจากที่เราได้รับเงินฝากเราจะจัดการการผลิตเวลาในการจัดส่งประมาณ 60-70 วัน
