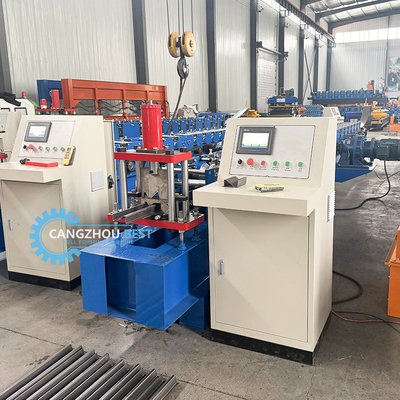

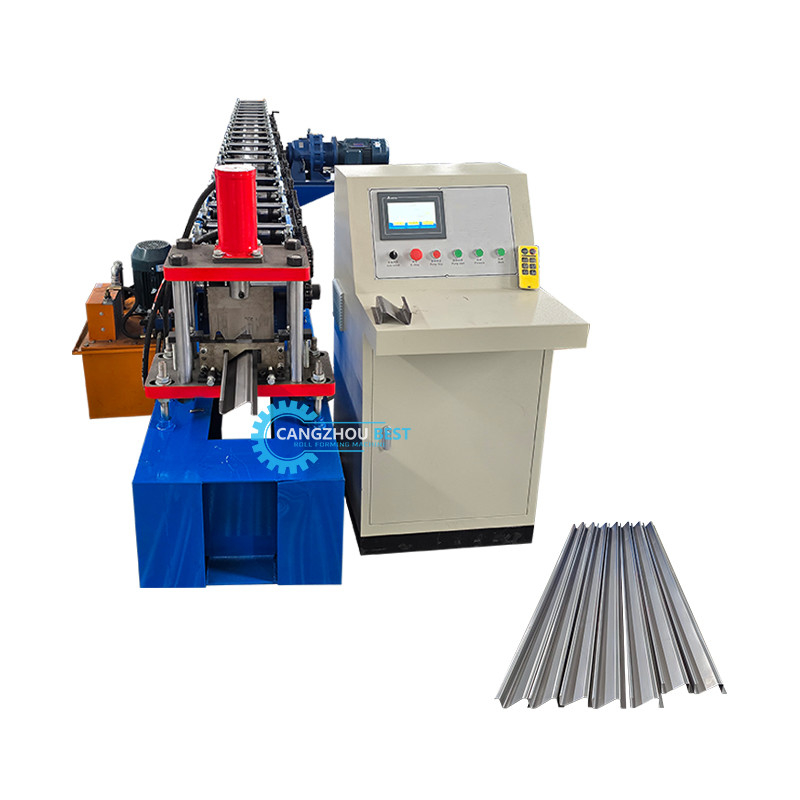

เครื่องขึ้นรูปม้วนชิ้นส่วนสัมผัสรูปตัว Z แบบกำหนดเองของระบบตั้งตรง

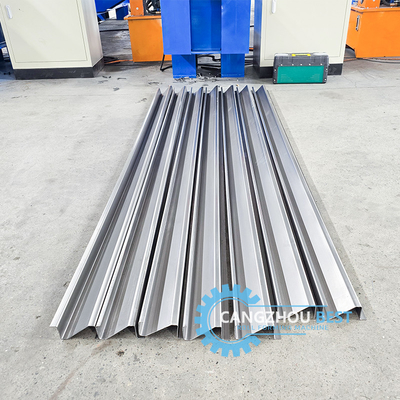

เครื่องขึ้นรูปม้วนส่วนสัมผัสรูปตัว Z แบบกำหนดเอง

ขั้นตอนการทำงาน
เครื่องคลายม้วน-----การป้อน------การขึ้นรูปม้วน--------การตัด----โต๊ะส่งออก

ส่วนประกอบของเครื่อง

1. เครื่องคลายม้วน
(1) ความกว้างสูงสุด: 500 มม.
(2) เส้นผ่านศูนย์กลางภายใน: Φ450 – Φ550 มม.
(3) เส้นผ่านศูนย์กลางภายนอก: 1500 มม.
(4) ความสามารถในการรับน้ำหนักสูงสุด: 3000 กก.

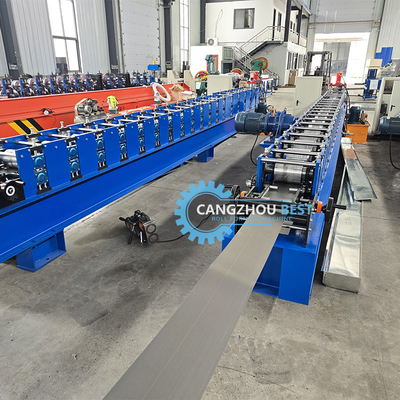

2. เครื่องขึ้นรูปม้วน
(1) ความหนาของวัสดุ: 1.2-2.0 มม. PPGI และ GI

(2) จำนวนสถานีลูกกลิ้ง: 18 กลุ่ม
(3) วัสดุสำหรับลูกกลิ้ง: เหล็ก Cr 12 ขัดเงาและเคลือบด้วยโครเมียม HRC58-62°
(4) วัสดุสำหรับเพลา: เหล็กเกรดสูง 45# ขัดเงาและเคลือบด้วยโครเมียม HRC58-62°

(5) เส้นผ่านศูนย์กลางของเพลา: 80 มม.

(6) แผงเฟรม: 20 มม.

(7) โครงด้านล่าง: การเชื่อมท่อเหล็ก
(8) กำลังมอเตอร์: 7.5kw

(9) ประเภทการขับเคลื่อน: โซ่

(10) ความเร็ว: 8-12 ม./นาที

3 อุปกรณ์ตัด

(1) วัสดุสำหรับโมดูลตัด: เหล็ก Cr12 หลังการอบ

(2) ความแข็งสำหรับการอบชุบด้วยความร้อน: HRC58 – 62°

(3) ประเภทการตัด: Flying Cutter, ตัดโดยไม่หยุด

(4) มอเตอร์สำหรับขาตั้งไฮดรอลิก: 3kw

4.กล่องควบคุม PLC
(1) ประเภท: ระบบควบคุมความถี่ PLC พร้อมหน้าจอสัมผัส
(2) แบรนด์ PLC: Delta

(3) แบรนด์ Encoder: Omron

(4) ข้อผิดพลาดความยาว: ±2 มม.

(5) ภาษา: อังกฤษและจีน

(6) แรงดันไฟฟ้า: 380v/50HZ, 3 เฟส

(ขึ้นอยู่กับความต้องการของลูกค้า)

5.สถานีปั๊มไฮดรอลิก (1) ประเภทน้ำมัน: น้ำมันไฮดรอลิก 46#
(2) แบรนด์ปั๊ม: แบรนด์จีน
(3) พัดลมระบายความร้อน

6. โต๊ะรองรับการผลิต

(1) ประเภทไม่มีกำลัง

(2) ความยาว: 2 ม.
