รายละเอียดสินค้า:
|
| แรงดันไฟฟ้า: | 380V 50Hz 3 เฟส | เงื่อนไข: | ใหม่ |
|---|---|---|---|
| การประกัน: | การประกัน | ชนิด: | เครื่องขึ้นรูปกระเบื้อง |
| กำลังการผลิต: | 10-25m / นาที | ใช้: | แป |
| แสงสูง: | แปเครื่องทำแปเครื่องขึ้นรูป,purlin forming machine |
||

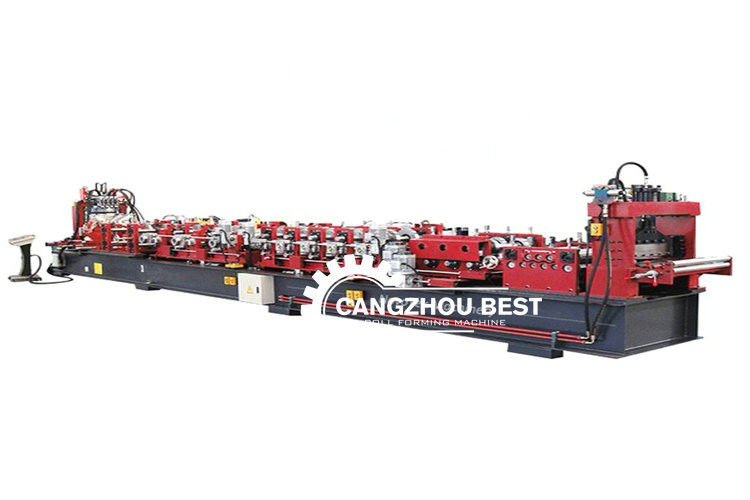

ความเร็วสูงอัตโนมัติไฮดรอลิกตัด CZ Purlin เย็นม้วนขึ้นรูปเครื่อง
รายละเอียดสินค้า
| เหมาะสมกับกระบวนการ | ม้วนเหล็กเคลือบ |
| ความกว้างของขดลวด | 300mm |
| รถบดสั่นสะเทือน | 13rows |
| ขนาด | เกี่ยวกับ 9 * 1.9 * 1.3m |
| อำนาจ | 20kw |
| ความหนาของแผ่น | 1.5-3มิลลิเมตร |
| ผลผลิต | 5--10m / นาที |
| เส้นผ่านศูนย์กลางของลูกกลิ้ง | φ80mm |
| น้ำหนัก | ประมาณ 7T |
| แรงดันไฟฟ้า | 380V 50Hz |
| uncoiler | หนึ่งชุด unpowered แร็ค |
| แพลตฟอร์มการให้อาหาร | หนึ่งชุด |
| วัสดุกลิ้ง |
Gcr15 |
|
ความหนาการชุบสังกะสีแบบกลิ้ง
|
0.05 มม |
| เครื่องตัด | หนึ่งชุด |
| วัสดุของใบมีดตัด | Cr12 |
| ระบบไฮดรอลิก | หนึ่งชุด |
| PLC | หนึ่งชุด |
| การประมวลผลที่แม่นยำ | การประมวลผลที่แม่นยำ |
|
21 ระบบการขึ้นรูปม้วนหลัก
|
|||
|
สถานีลูกกลิ้ง
|
21 ขั้นตอน
|
||
|
วัสดุลูกกลิ้ง
|
Cr12
|
||
|
ความเร็วในการขึ้นรูป
|
0-35m / นาที (Non-Stop)
|
||
|
วัสดุเพลา
|
40Cr
|
||
|
แปกว้าง / สูง / ริมฝีปาก / ความหนา
|
ความกว้าง: 80-300mm
ความสูง: 30-100mm
ริมฝีปาก: 8-20mm
ความหนา: 1-3mm
|
||
|
Meterial
|
Q195, Q235, Q345B
|
||
|
Decoiler (อัตโนมัติ)
|
|||
|
การแบก
|
6T
|
||
|
คนอื่น ๆ
|
แกนเบรคจับคู่ /
การให้อาหารด้วยตนเอง |
||
|
ระบบเซอร์โว / ไฮดรอลิก
|
|||
|
ความดันการทำงานของระบบไฮดรอลิก
|
16Mpa
|
||
|
กำลังมอเตอร์ปั๊มหลัก
|
7.5KW380V 1 ชุด
|
||
|
แรงดันไฟฟ้ามาตรฐาน
|
380V / 3 Phases / 50HZ
|
||
|
ระบบควบคุม
|
|||
|
ระบบ PLC
|
พานาโซนิคประเทศญี่ปุ่น
|
||
|
ตัวควบคุมความยาว
|
Omron ญี่ปุ่น
|
||
|
ตารางสนับสนุน
|
|||
|
ความยาว
|
6M (ตารางการจัดเก็บถาวร)
|
||
องค์ประกอบหลัก:
1. เทคนิค decoiler 1 เซ็ต (สามารถปรับปรุงเป็นไฮดรอลิ decoiler)
2. การให้อาหารและการปรับระดับ
ลูกกลิ้งทางเข้าและไกด์วัสดุ 40CR, HRC28-35 ผิวชุบโครเมี่ยม
3. อุปกรณ์เจาะก่อน
Punch on flat sheet. ชกบนแผ่นแบน PLC control punch quantity and horizontal position; PLC ควบคุมปริมาณการเจาะและตำแหน่งในแนวนอน; vertical position adjust by manual. ปรับตำแหน่งแนวตั้งตามคู่มือ Punching die raw material is Cr12. การเจาะรูวัตถุดิบคือ Cr12 Punching holes quantity and size are as per customer`s request. เจาะหลุมปริมาณและขนาดตามคำขอของลูกค้า Punching bar and punching die can be changed easily. สามารถเปลี่ยนแท่งเจาะและแม่พิมพ์เจาะได้อย่างง่ายดาย
4. อุปกรณ์ตัดก่อน
ใช้ในการตัดวัตถุดิบก่อนขึ้นรูปม้วน
5. หลักม้วนขึ้นรูป
กรอบฐานเครื่องนำเหล็กเชื่อมบีม
ด้วยสลักเกลียวปรับระดับในฐานเพื่อปรับระดับ
ประเภทการส่ง: โดยโซ่
ประเภทมอเตอร์หลัก: มอเตอร์แบบอะซิงโครนัส 3 เฟส
ความเร็วในการขึ้นรูป: 0-30m / นาที
วัสดุลูกกลิ้งเป็นเหล็กแม่พิมพ์ Cr12 ลูกกลิ้ง 21 กลุ่ม
Material of main shaft: 40Cr Shafts of rollers are tooled by grinding machine for two times to ensure the precision of final product. วัสดุของเพลาหลัก: เพลา 40Cr ของลูกกลิ้งได้รับการออกแบบโดยเครื่องบดสองครั้งเพื่อให้แน่ใจว่าความแม่นยำของผลิตภัณฑ์ขั้นสุดท้าย Diameter of main shaft: ø75-85mm เส้นผ่าศูนย์กลางเพลาหลัก: ø75-85mm
เปลี่ยนขนาดแปอัตโนมัติ
6. อุปกรณ์ตัดไฮดรอลิก
ใช้ระบบการตัดที่เป็นนวัตกรรมของเรา, แม่พิมพ์ตัดแบบรวม CZ และปรับได้ไม่จำเป็นต้องเปลี่ยนแม่พิมพ์ตัดเมื่อเปลี่ยนขนาดแป
7. กรอบการสนับสนุนผลิตภัณฑ์
ขนาด: L 6 ม. x กว้าง 0.5 ม
จำนวน: 1
8. ระบบควบคุม PLC
ควบคุมปริมาณ & ความยาวเจาะและความยาวตัดโดยอัตโนมัติ
เครื่องจะหยุดขณะที่เจาะและตัด
การวัดความยาวอัตโนมัติและการนับปริมาณ (ความแม่นยำ 3M +/- 2 มม.)
