รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องขึ้นรูปม้วนหลังคาเหล็กแผ่นกดอุปกรณ์ทำเครื่อง Manufactor | สี: | ตามความต้องการของคุณ |
|---|---|---|---|
| ความเร็ว: | 8-12m / นาที | ระบบควบคุม: | PLC |
| วัสดุเพลา: | เหล็ก 45 # | การประกัน: | 2 ปี |
| เน้น: | เครื่องขึ้นรูปม้วนหลังคา 12m / นาทีเครื่องขึ้นรูปม้วนหลังคา 1250 มม,1250 mm roof roll forming machine |
||

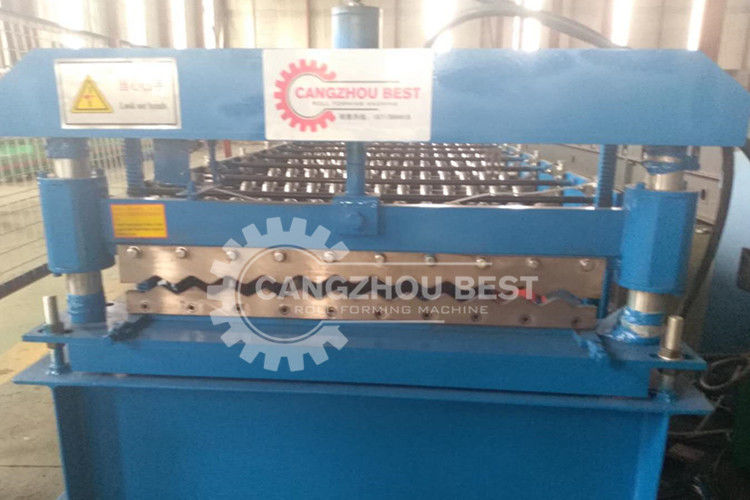

เครื่องขึ้นรูปม้วนหลังคาเหล็กแผ่นกดอุปกรณ์ทำเครื่อง Manufactor
decoiler
Max. แม็กซ์ Width: 1250 mm ความกว้าง: 1250 มม
เส้นผ่านศูนย์กลางด้านใน: Φ450 - Φ550มม
เส้นผ่าศูนย์กลาง: 1500 มม
Max. แม็กซ์ Loading Capacity: 5000 kgs ความจุโหลด: 5000 กก
ประเภท: คู่มือหรือไฮดรอลิ (ไม่จำเป็น)
เครื่องขึ้นรูปม้วน
เครื่องขึ้นรูปม้วน
ลูกกลิ้ง: ออกแบบโดยวิศวกรอาวุโสพร้อมซอฟต์แวร์ Auto-cad ผลิตด้วยเหล็กเกรดสูง 45 # โดยเครื่องมือเครื่อง CNC และเคลือบด้วยฮาร์ดโครม
เพลา: ผลิตด้วยเหล็กเกรดสูง 45 # โดยเครื่องมือเครื่อง CNC
สนับสนุนกรอบ: แผ่นผนังเหล็กเพื่อเป็นแนวทางในการขึ้นรูปแบริ่งชั้นใต้ดินสถานี;
NO. NO of roller Stations:up 18groups ของสถานี Roller: สูงสุด 18 กลุ่ม
วัสดุสำหรับลูกกลิ้ง: เหล็กกล้าเกรดสูง 45 # ขัดเงาและเคลือบด้วยโครเมียม HRC55-60 °
วัสดุสำหรับเพลา: เหล็กเกรดสูง 45 # ขัดเงาและเคลือบด้วยโครเมียม HRC55-60 °
เส้นผ่าศูนย์กลางเพลา: 70 มม
ความหนาของแผงเฟรม: 14 มม
กรอบด้านล่าง: 36 # H- มาตราเหล็ก
(1) ประเภท: ระบบควบคุมความถี่ PLC พร้อมหน้าจอสัมผัส
(2) PLC ยี่ห้อ: Delta
(3) ยี่ห้อเข้ารหัส: Omron
(4) ความยาวผิดพลาด: ± 2 มม
(5) ภาษา: อังกฤษและจีน
(6) แรงดันไฟฟ้า: 380v / 50hz, 3 เฟส (ขึ้นอยู่กับความต้องการของลูกค้า)
อุปกรณ์ตัด
Function: cutting action is controlled by PLC. ฟังก์ชั่น: การตัดการกระทำถูกควบคุมโดย PLC The main machine automatically stops and the cutting will take place. เครื่องหลักหยุดโดยอัตโนมัติและการตัดจะเกิดขึ้น After the cutting, the main machine will automatically start. หลังจากการตัดเครื่องหลักจะเริ่มต้นโดยอัตโนมัติ
แหล่งจ่ายไฟ: สถานีไฮดรอลิก
กรอบ: เชื่อมโครงเหล็ก;
สวิทช์จังหวะ: สวิตช์แบบไม่สัมผัส
การตัดขึ้นรูป: ตัดแผ่นหลังจากม้วนขึ้นรูปตามความยาวที่ต้องการ
การวัดความยาว: การวัดความยาวอัตโนมัติ
ขั้นตอนการทำงาน
Decoiler ------ การให้อาหาร ------- การขึ้นรูปม้วน ------ ตัดความยาว ----- ตารางผลลัพธ์
บรรจุภัณฑ์ Detall
| (1) |
40 GP container ; ภาชนะ 40 GP; main machine naked and fastened with iron wire in the container. เครื่องหลักเปลือยกายและยึดด้วยลวดเหล็กในภาชนะ |
| (2) |
ส่วนประกอบทั้งหมดแก้ไขโดยลวดเหล็กที่มีตู้คอนเทนเนอร์ |
| (3) |
อุปกรณ์ไฟฟ้าจะเต็มไปด้วยกล่องไม้สำหรับบรรจุส่งออกมาตรฐาน |
| (4) |
ลูกกลิ้งทาสีด้วยน้ำมันและเต็มไปด้วยฟิล์มพลาสติก |
| สภาพการทำงาน | |
| 1. ขนาดการทำงาน | 25m x 2m x 4m |
| 2. พลังงานอุปทาน | 8.5kw |
| 3.Frequency | 50-60Hz |
| 4.Wires / สายเคเบิล | 4-6mm² (ความยาวตามการประชุมเชิงปฏิบัติการ) |
| 5. ต้นทุนแรงงาน | 2 คน |
| 6. เครื่องมือ | ประแจและไขควง |
| 7. อุปกรณ์ยกระดับ | 3-5t ยกหรือรถเครน |
| การขึ้นรูปสถานี | 13-22 สถานี (ตามรูปแบบ) |
| ลูกกลิ้งเครื่องจักร | เกรดสูงเบอร์ 45 ปลอมแปลงเหล็กชุบแข็งชุบด้วยความหนา 0.05 มม วิธีการประมวลผล: ตัด - เจาะ - กลึงซีเอ็นซี - ดับ - กลึงซีเอ็นซี - chroming |
| เพลาเครื่อง | treatment70-80mm สูงจี๊ดเบอร์ 45 เหล็กหลังการรักษา |
| เครื่องจักร spacers | กลึงซีเอ็นซีในความแม่นยำสูง |
| ตลับลูกปืนเครื่องจักร | ตลับลูกปืน Haerbin ของจีนหรือตลับลูกปืนสากล SKF (ตัวเลือก) |
| ระบบการขับขี่ | 1 นิ้วโซ่หรือกล่องเกียร์ (ตัวเลือก) |
| พลังของเครื่องจักร | 3kw-11kw (ตามโปรไฟล์) |
| ความเร็วในการทำงานของเครื่อง | 8-12m / นาทีหรือ 10-30m / นาที (ตัวเลือก) |
| เครื่องปรับประเภท | หลังจากการติดตั้งเครื่องเราจะทดสอบด้วยตัวเองเปรียบเทียบกับการวาดโปรไฟล์ความแตกต่างถูกควบคุมใน 0.5 มม |
ข้อมูล บริษัท
Cangzhou Best Machinery Manufacturing co., LTD is specialized in the manufacture of high-end equipment cold bending forming equipment manufacturer, has a professional engineer for technical guidance. Cangzhou ที่ดีที่สุดการผลิตเครื่องจักร co., LTD เป็นผู้เชี่ยวชาญในการผลิตอุปกรณ์ระดับ high-end เย็นดัดขึ้นรูปผู้ผลิตอุปกรณ์มีวิศวกรมืออาชีพสำหรับคำแนะนำทางเทคนิค Engineers engaged in cold bending mechanical equipment design for more than 20years, has a wealth of design concept. วิศวกรมีส่วนร่วมในการออกแบบอุปกรณ์เครื่องจักรกลดัดเย็นมานานกว่า 20 ปีมีแนวคิดการออกแบบมากมาย Can provide users with a special type of design and manufacture. สามารถให้การออกแบบและผลิตแบบพิเศษแก่ผู้ใช้ At the same time to sell equipment for installation, guidance, production, commissioning one-stop service. ในเวลาเดียวกันที่จะขายอุปกรณ์สำหรับการติดตั้งคำแนะนำการผลิตการว่าจ้างบริการแบบครบวงจร
