รายละเอียดสินค้า:
|
| ประเภทกระเบื้อง: | เหล็กเคลือบสี | เงื่อนไข: | ใหม่ |
|---|---|---|---|
| น้ำหนัก: | เครื่องขึ้นรูปม้วนแผ่นหลังคา 6T | ใช้: | หลังคา / ผนัง |
| มีบริการหลังการขาย: | วิศวกรพร้อมให้บริการเครื่องจักรต่างประเทศ | ระบบควบคุม: | PLC (แบรนด์นำเข้า) |
| แสงสูง: | เครื่องขึ้นรูปแผ่นหลังคาเครื่องขึ้นรูปม้วนหลังคาโลหะแผ่น,metal sheet roof roll forming machine |
||
คุณสมบัติ
- โครงสร้างเรียบง่ายรูปลักษณ์สวยงามเนื่องจากเครื่องขึ้นรูป Double Layer Roll ทั้งหมดใช้โครงสร้างเหล็กรูปทรง
- ชิ้นส่วนและส่วนประกอบที่สำคัญอื่น ๆ ของอุปกรณ์ใช้เป็นอุปกรณ์เสริมขององค์กรในประเทศที่มีชื่อเสียงจึงมั่นใจได้ถึงประสิทธิภาพของอุปกรณ์
- ใช้การตัดความยาวคงที่อัตโนมัติโดยใช้การวางตำแหน่งความยาวคงที่ที่แม่นยำหัวแผ่นเรียบร้อยโดยไม่เสียรูป
- ติดตั้งและแก้จุดบกพร่องได้ง่ายใช้งานง่ายเหมาะสำหรับทั้งการผลิตในโรงงานและการขนส่งไปยังไซต์เพื่อการแปรรูป
- เสียงต่ำไม่มีมลพิษและใช้อุปกรณ์น้อย
| ข้อมูลจำเพาะสำหรับเครื่องขึ้นรูปม้วนสองชั้น | |||
|
โครงสร้างหลัก |
คู่มือ Decoiler | ส่วนการให้อาหาร | ม้วนขึ้นรูปส่วน |
| ส่วนไฮดรอลิก | กล่องคอมพิวเตอร์ | โต๊ะรับ | |
| เครื่องตัดก่อน | อะไหล่ฟรี | คอร์เวอร์โซ่ | |
|
พารามิเตอร์ประสิทธิภาพหลัก |
วัสดุลูกกลิ้ง: เหล็ก 45 # | เพลาแข็ง | มอเตอร์หลัก 4KW |
| วัสดุเพลา: เหล็ก 45 #. 0.05 มม. ชุบโครเมี่ยม | วัสดุใบมีด: Cr12 | เครื่องตัดเสานำทาง | |
| ความเร็ว: 10-15 / นาที | โต๊ะรับ 3 เมตร | โครงเหล็ก 400 H | |
|
ระบบไฮดรอลิก |
หนึ่งชุด | มอเตอร์ 4KW | 20 Mpa |
| เครื่องตัดไฮดรอลิก | วัสดุใบมีด GCR12 | วัสดุแม่พิมพ์ GCR12 | |
| ดับได้รับการรักษา 60-62 ℃ | ไม่บิดเบือนหรือสูญเปล่า |
ปัจจัยด้านความปลอดภัยระดับสูง |
|
รายละเอียดทางเทคนิค
ก. ทั่วไป
| วัสดุที่เหมาะสม | Q235 หรือเทียบเท่า |
| ความหนาของวัสดุ | 0.25-0.8 มม |
| ความกว้างของวัสดุ | 914, 1,000, 1200, 1220 หรือ 1250 ตามรูปวาด |
| มิติ | ประมาณ 5.9 * 1.3 * 1.1m (L * W * H) ตามรูปวาด |
| พื้นที่ทำงาน | ประมาณ 15.9 * 2.8 ม. (L * W) ตามรูปวาด |
|
ความยาวของ แผ่นงาน |
คุณสามารถกำหนดความยาวได้ตามความต้องการของคุณ ควบคุมโดย PLC ซึ่งสามารถมั่นใจได้ถึงความแม่นยำ± 1mm. |
| การตัด |
หยุดและตัดโดยอัตโนมัติเมื่อมาถึงชุด ความยาว. |
B. รายละเอียดส่วนประกอบ
| วัสดุลูกกลิ้ง | เหล็กกล้าเกรดสูง 45 #ชุบฮาร์ดโครม 0.05 มม. |
| เฟรมหลัก | เหล็ก 350 #มีเสถียรภาพมากขึ้นและไม่สั่น |
| จานกลาง |
16 มม.เราใช้แผ่นหนาเพื่อความมั่นคง ของผลิตภัณฑ์ของเรา |
| ขั้นตอนการขึ้นรูป | 11-16 ตามภาพวาด |
| วัสดุเพลา | Φ70มม. เหล็กเกรดสูง 45 # |
|
กระบวนการบำบัด: แบ่งเบา - กลึงเสร็จ ความแข็งแรงสูงยากที่จะทำให้เสียโฉม |
|
|
การตัด วัสดุใบมีด |
Cr12 ความแข็ง HRC60-62 |
| กระบวนการบำบัด: การรักษาความร้อน - การขัดถูระนาบ - การตัดขั้วไฟฟ้า |

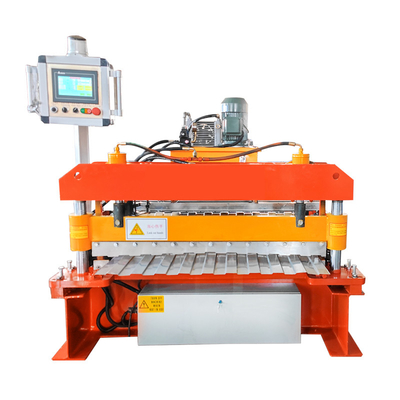

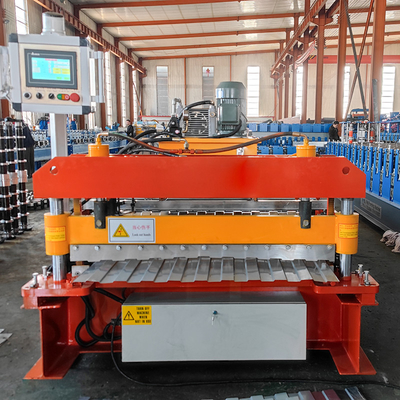

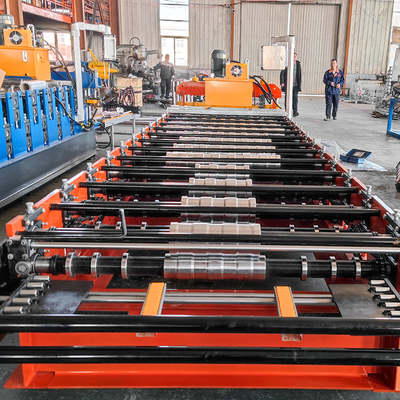

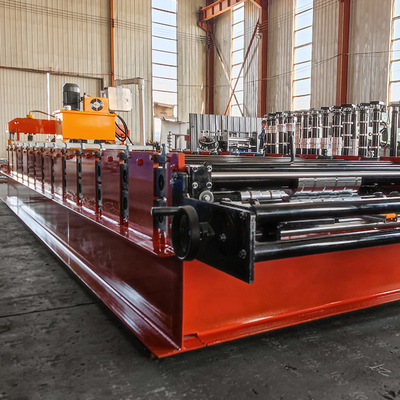

ภาพเครื่อง
