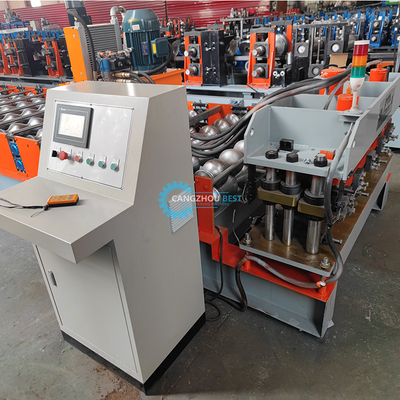

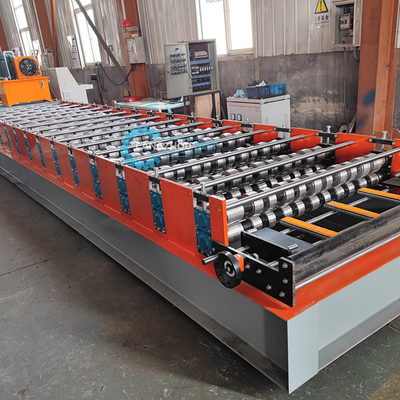

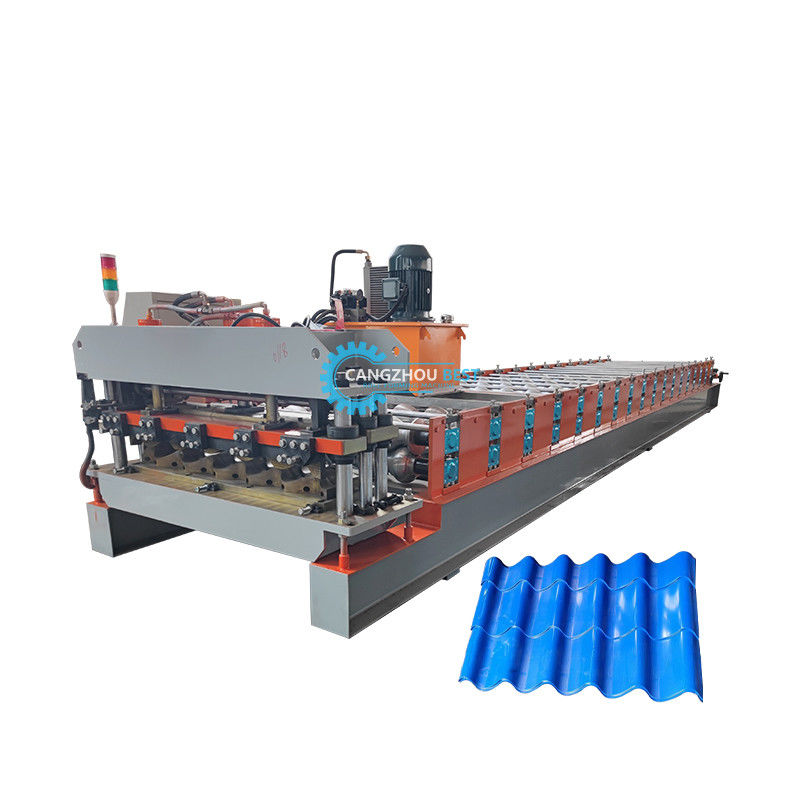

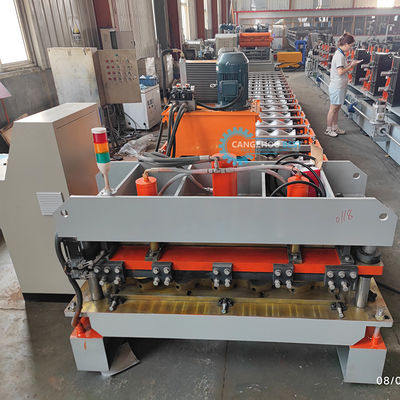

เครื่องปรับปรุงกระบอกหลังคาอาคารมืออาชีพ สําหรับการผลิตแผ่นผนังหลังคาเหล็ก

เครื่องปรับปรุงม้วนผนังผนังหลังคามืออาชีพสําหรับการผลิตแผ่นผนังหลังคาเหล็ก

เครื่องปรับปรุงแผ่นหลังคาที่แตกต่างกัน สามารถผลิตแผ่นผนังหลังคาเหล็กในรูปร่างที่แตกต่างกันตามภาพวาดและความต้องการของลูกค้าแผ่นผนังเป็นวัสดุสร้างใหม่ที่มีความหนาและสีที่แตกต่างกันผลิตภัณฑ์เสร็จใช้เป็นหลังคาและผนังของโรงออกกําลังกาย ท่าอากาศยาน โรงละคร โรงงาน โกดัง รถจอดรถ ศูนย์นิทรรศการ เป็นต้น

ปริมาตรหลัก

ข้อมูลรายละเอียด

เครื่องลอก

เครื่องลดลมมือ 5T

ลักษณะ: มังกรและชั้นใต้ดินเป็นสององค์ประกอบของ decoiler, มังกรมีการลดตัวขยายโดยอุปกรณ์กลไกด้วยมือ, หลังจากการติดตั้ง coil ไปยังมังกร,จากนั้นใส่ coil กับ mandrel กลับมาด้วยกันที่ชั้นใต้ดิน.

พลังงาน: ไม่มี

พลังการเปิดและปิดส่วน: เครื่องจักรกล

พลังการหมุนของภาค: ดึงโดยระบบการสร้าง

จํานวนส่วน: 4 ชิ้น

ระยะการขยายช่วง: 460 ~ 520mm

ความสูงของศูนย์กลางของแกน: 0.65m

ความเร็วในการให้อาหาร: ขึ้นอยู่กับความเร็วของเครื่องผลิตม้วน

เครื่องปั้นม้วน

รอลเลอร์: ออกแบบโดยวิศวกรผู้สูงอายุด้วยโปรแกรม Auto-cad ผลิตจากเหล็ก 45 # คุณภาพสูงโดยเครื่องมือ CNC และเคลือบด้วยโครมแข็ง

ชาฟต์: ผลิตจากเหล็กประเภทสูง 45# โดยเครื่องมือ CNC

กรอบรองรับ: กระเบื้องผนังเหล็กเพื่อนําพื้นฐานชั้นใต้ดินของสถานีการสร้าง;

จํานวนสถานีรถล้อ:สูงถึง 18 กลุ่ม
วัสดุสําหรับม้วน: สแตนเลสคุณภาพสูง 45# สวยและเคลือบด้วยโครม HRC55-60 °
วัสดุสําหรับแกน: สแตนเลสประเภทสูง 45# สวยและเคลือบด้วยโครม HRC55-60 °

กว้างของแกน: 70mm

ความหนาของแผ่นกรอบ:14mm

กรอบด้านล่าง: เหล็ก 36# H-section

อุปกรณ์ตัด

ฟังก์ชัน: การตัดการกระทําถูกควบคุมโดย PLC เครื่องหลักจะหยุดโดยอัตโนมัติและการตัดจะเกิดขึ้น หลังจากการตัด, เครื่องหลักจะเริ่มต้นโดยอัตโนมัติ

พลังงานไฟฟ้า: สถานีไฮดรอลิก

กรอบ: กรอบเหล็กปั่น

เครื่องสลับชัก: เครื่องสลับไฟฟ้าแสงที่ไม่ติดต่อ

การตัดหลังการปั้น: ตัดแผ่นหลังการปั้นม้วนเป็นความยาวที่ต้องการ

การวัดความยาว: การวัดความยาวอัตโนมัติ

ระบบไฮดรอลิก

สถานีไฮดรอลิก

มันถูกควบคุมโดยปั๊มน้ํามันล้อเกียร์ หลังจากที่เติมน้ํามันไฮดรอลิกเข้าไปในถังน้ํามันไฮดรอลิก ปั๊มขับรถเครื่องตัดเพื่อเริ่มงานตัด

อุปกรณ์ไฟฟ้า: ระบบนี้ประกอบด้วยชุดถังไฮดรอลิก ชุดปั๊มน้ํามันไฮดรอลิก ท่อไฮดรอลิกสองชุดและวาล์วไฟฟ้าแม่เหล็กสองชุด

ใช้ส่วนประกอบระบบไฮดรอลิกยอดเยี่ยม เพื่อให้มั่นคงและใช้งานได้นาน

จําหน่ายพลังงานเริ่มต้นให้กับ cuter ผ่านถังน้ํามันปิด มันปิดโดยไม่ตัด ซึ่งสามารถประหยัดพลังงาน

ระบบควบคุมไฟฟ้า

การวัดความยาวอัตโนมัติ: เครื่องมือวัดความยาวหนึ่งหน่วยที่กดเบา ๆ บนผิวแผ่นเหล็กค่าชําระจะม้วนกับความเร็วการเคลื่อนไหวของแผ่นเหล็กและจากนั้นรู้สึกเพื่อวัดความยาวของมัน; ความไม่แม่นยําของความยาวสามารถแก้ไขได้ง่าย

การวัดปริมาณอัตโนมัติ

PLC ใช้ในการควบคุมความยาวและปริมาณ เครื่องจะตัดตามความยาวและหยุดโดยอัตโนมัติเมื่อปริมาณที่ต้องการได้รับ

แผนควบคุม: เครื่องปุ่ม, ความยาวและปริมาณจอ LED

หน่วยความยาว: มิลลิเมตร

ปฏิบัติการป้องกันอัตราการบกพร่องของมอเตอร์, ปฏิบัติการป้องกันอัตราการบกพร่องของระบบ, ปฏิบัติการป้องกันวงจรสั้น

แสดงความยาวรวมและปริมาณที่ผลิตทั้งหมด
