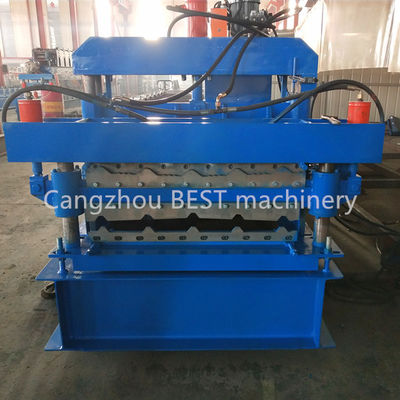

IBR และกระเบื้องเคลือบ 8m / นาทีเครื่องขึ้นรูปม้วนสองชั้น

เครื่องขึ้นรูปม้วนแผงหลังคาสองชั้น IBR และกระเบื้องเคลือบ

เครื่องขึ้นรูปหลังคาสองชั้นและผนังม้วนแผ่นเหล็กสีนี้ได้รับการผสมผสานเครื่องรุ่นต่างๆสองเครื่องเข้าด้วยกันอย่างลงตัวซึ่งสามารถประหยัดพื้นที่และใช้งานง่ายทั้งสองรุ่นเลือกตามความต้องการของลูกค้า

เครื่องขึ้นรูปม้วนหลังคาและผนังสองชั้นแผ่นเหล็กสีประกอบด้วยแท่นให้อาหารแกนขึ้นรูปหลักกลไกการตัดสถานีไฮดรอลิกตู้ควบคุมคอมพิวเตอร์ตัวนับความแม่นยำสูงและอื่น ๆ

ข้อมูลรายละเอียด

Decoiler

5T decoiler ด้วยตนเอง

คุณสมบัติ: แมนเดรลและห้องใต้ดินเป็นส่วนประกอบสองส่วนของเดคโคเลอร์โดยแมนเดรลจะหดตัวขยายตัวด้วยอุปกรณ์ทางกลด้วยตนเองหลังจากแก้ไขขดลวดเป็นแกนหมุนจากนั้นใส่ขดลวดที่มีแกนกลางเข้าด้วยกันไปที่ชั้นใต้ดิน

อำนาจ: ไม่มี;

พลังของการเปิดและปิดของส่วน: เครื่องกล;

พลังของการหมุนของส่วน: ดึงด้วยระบบการขึ้นรูป;

จำนวนส่วน: 4 ชิ้น;

ช่วงของการขยายส่วน: 460 ~ 520 มม.

ความสูงของศูนย์กลางของแกน: 0.65m;

ความเร็วในการป้อน: ขึ้นอยู่กับความเร็วของเครื่องขึ้นรูปม้วน

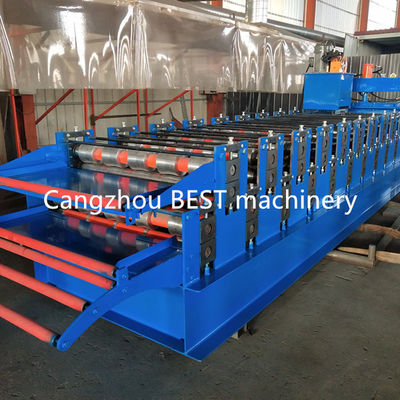

เครื่องขึ้นรูปม้วน

ลูกกลิ้ง: ออกแบบโดยวิศวกรอาวุโสพร้อมซอฟต์แวร์ Auto-cad ผลิตด้วยเหล็กเกรดสูง 45 # โดยเครื่องมือเครื่อง CNC และเคลือบด้วยฮาร์ดโครม

Shaft: ผลิตด้วยเหล็กเกรดสูง 45 # โดยเครื่องมือเครื่อง CNC

โครงรองรับ: แผ่นผนังเหล็กเพื่อเป็นแนวทางในการขึ้นรูปชั้นใต้ดินของสถานี

ไม่จำนวนสถานีลูกกลิ้ง: ขึ้น 18 กลุ่ม
วัสดุสำหรับลูกกลิ้ง: เหล็กเกรดสูง 45 # ขัดและเคลือบด้วยโครเมี่ยม HRC55-60 °
วัสดุสำหรับเพลา: เหล็กเกรดสูง 45 # ขัดและเคลือบด้วยโครเมี่ยม HRC55-60 °

เส้นผ่านศูนย์กลางของเพลา: 70 มม

ความหนาของแผงกรอบ: 14 มม

โครงด้านล่าง: เหล็ก 36 # ส่วน H

อุปกรณ์ตัด

ฟังก์ชัน: การตัดถูกควบคุมโดย PLCเครื่องหลักจะหยุดโดยอัตโนมัติและการตัดจะเกิดขึ้นหลังจากการตัดเครื่องหลักจะเริ่มทำงานโดยอัตโนมัติ

แหล่งจ่ายไฟ: สถานีไฮดรอลิก;

โครง: โครงเหล็กเชื่อม;

สวิตช์จังหวะ: สวิตช์ตาแมวแบบไม่สัมผัส;

การตัดหลังจากขึ้นรูป: ตัดแผ่นหลังจากม้วนขึ้นรูปตามความยาวที่ต้องการ

การวัดความยาว: การวัดความยาวอัตโนมัติ

ระบบไฮดรอลิก

สถานีไฮดรอลิก

มันถูกควบคุมโดยปั๊มน้ำมันล้อเฟืองหลังจากเติมน้ำมันไฮดรอลิกลงในถังน้ำมันไฮดรอลิกปั๊มจะขับเคลื่อนเครื่องตัดเพื่อเริ่มงานตัด

อุปกรณ์จับคู่: ระบบประกอบด้วยชุดถังไฮดรอลิกชุดปั๊มน้ำมันไฮดรอลิกท่อไฮดรอลิกสองท่อและวาล์วแม่เหล็กไฟฟ้าสองชุด

ใช้ส่วนประกอบระบบไฮดรอลิกแบรนด์ชั้นนำเพื่อความมั่นคงและอายุการใช้งานหลีกเลี่ยงการรั่วไหล

จ่ายกำลังเริ่มต้นให้กับเครื่องตัดผ่านถังน้ำมันแบบปิดปิดโดยไม่ต้องตัดซึ่งสามารถประหยัดพลังงานได้

ระบบควบคุมไฟฟ้า

การวัดความยาวอัตโนมัติ: เครื่องมือวัดความยาวหนึ่งหน่วยซึ่งกดเบา ๆ บนพื้นผิวของแผ่นเหล็กค่าผ่านทางจะม้วนด้วยความเร็วในการเคลื่อนที่ของแผ่นเหล็กจากนั้นจึงรู้สึกถึงการวัดความยาวความไม่ถูกต้องของความยาวสามารถแก้ไขได้อย่างง่ายดาย

การวัดปริมาณอัตโนมัติ

PLC ใช้เพื่อควบคุมความยาวและปริมาณเครื่องจะตัดตามความยาวและหยุดโดยอัตโนมัติเมื่อได้ปริมาณที่ต้องการ

แผงควบคุม: สวิตช์แบบปุ่ม, ความยาวและปริมาณจอแสดงผล LED;

หน่วยความยาว: มิลลิเมตร;

Motor Over-Load, ระบบ Over-Current, ฟังก์ชันป้องกันไฟฟ้าลัดวงจร;

แสดงความยาวรวมและปริมาณทั้งหมดที่ผลิต

ทำไมถึงเลือกพวกเรา ?

1. เราเป็นผู้ผลิตมืออาชีพดังนั้นเราจึงสามารถเสนอราคาและบริการหลังการขายที่ดีขึ้นและเวลาในการจัดส่งที่สั้นลง

2. เรามีความสามารถในการออกแบบและเทคนิคที่แข็งแกร่งเราสามารถออกแบบและผลิตตามความต้องการของลูกค้า

3. โรงงานของเราได้รับการรับรองมาตรฐาน ISO 9001

4. เรามีประสบการณ์ในการติดตั้งและฝึกอบรมในต่างประเทศมากมาย

5. เราประสบความสำเร็จในการส่งออกเครื่องจักรของเราไปยังกว่า 90 ประเทศเราทุกคนได้รับการตอบรับที่ดี

6. เราให้การรับประกันฟรีสองปีสำหรับสินค้าทั้งหมดของเรา

7. แบรนด์ OEM

ผังกระบวนการ
