รายละเอียดสินค้า:
|
มีบริการหลังการขาย: | วิศวกรพร้อมให้บริการเครื่องจักรต่างประเทศ | การประกัน: | 1 ปี |
---|---|---|---|
น้ำหนัก: | 15 ตัน | แรงดันไฟฟ้า: | 380V.50HZ.3 เฟส |
ขนาด (L * W * H): | 14800 * 1050 * 1500 มม | เงื่อนไข: | ใหม่ |
แสงสูง: | เครื่องขึ้นรูปรั้วทางหลวง 30kw,เครื่องรั้วทางหลวงรั้วทางด่วน,เครื่องขึ้นรูปรั้วทางหลวง 15m / นาที |

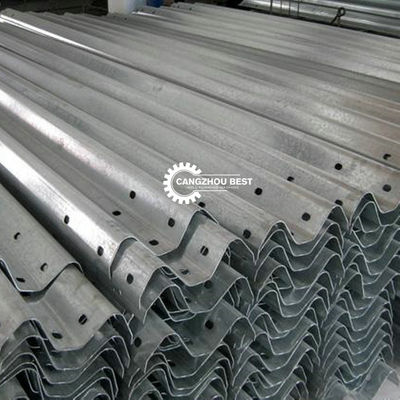

ข้อมูลจำเพาะของเครื่องขึ้นรูปม้วนเหล็ก W Beam Crash Barrier:
|
1. Decoiler
ด้วยที่หนีบไฟฟ้าขนาดเล็กสองอันและความสามารถในการบรรทุก 8 ตันเส้นผ่านศูนย์กลางภายในของวัสดุม้วนประมาณ 500 ถึง 600 มม. เส้นผ่านศูนย์กลางสูงสุดของขดลวดเหล็กคือ 1800 มม.กำลังมอเตอร์แคลมป์ 2.2 กิโลวัตต์พร้อมมอเตอร์ธรรมดา 4 ขั้วใช้ตัวลดความเร็ว ZQ250 อัตราส่วนความเร็วคือ 31: 5
2. เครื่องปรับระดับ
Wallboard เจ็ดลูกกลิ้งปรับระดับด้วยหยิกสองม้วนและห้าม้วนปรับระดับเส้นผ่านศูนย์กลางของลูกกลิ้งปรับระดับคือ 110 มม.เครื่องปรับระดับก่อนและหลังมีม้วนนำแนวตั้งป้อนพอร์ตขาเข้าพร้อมกับม้วนนิป
วัสดุ: 40Cr, ความแข็งที่ดับ: HRC48 ° ~ 52 °, กำลังมอเตอร์: 7.5kw, มอเตอร์ปกติ 6 ขั้ว, ตัวลดความเร็ว ZQ350, อัตราส่วนความเร็ว: 20:49, เบรกป้องกันφ200

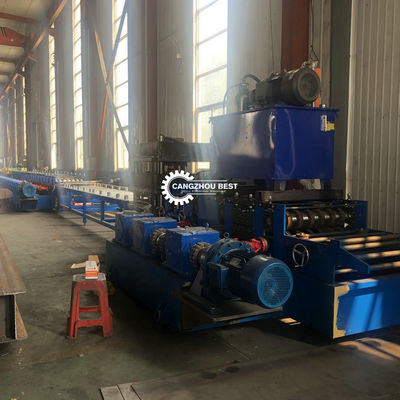

3. เครื่องเจาะ
ใช้เครื่องเจาะไฮดรอลิกสี่เสา YL32-315 และกำลังมอเตอร์ของสถานีไฮดรอลิกคือ 22kwแผ่นป้องกันคลื่นสองชุดหนึ่งชุดเจาะตัดตายออกแบบและดำเนินการส่วนใหญ่ตามแบบการออกแบบของผู้ใช้วัสดุของเม็ดมีดแม่พิมพ์และชิปลูกสูบคือเหล็กกล้าผสม Cr12MoVเครื่องเจาะก่อนและหลังติดตั้งม้วนไกด์แบบปรับได้(วัสดุม้วนไกด์: Cr12MoV, ความแข็ง: HRC58º ~ 60º) นอกจากนี้ยังมีชุดใบมีดสำรองและชิปลูกสูบ
4. กลไกการป้อนวัสดุอย่างรวดเร็ว
มีตัวป้อนสองคู่และต้องใช้สองตัวกลายเป็นหนึ่ง
หยิกโดยอัตโนมัติกำลังมอเตอร์: 2.2 กิโลวัตต์ตัวลดความเร็ว ZQ250 การบีบอัดด้วยมือ
5. อุปกรณ์วัดความยาวโฟโตอิเล็กทริก
จำนวน: สองคู่ความยาวตัด: 4320 มม. ความยาวความถูกต้อง <± 3.0 มม

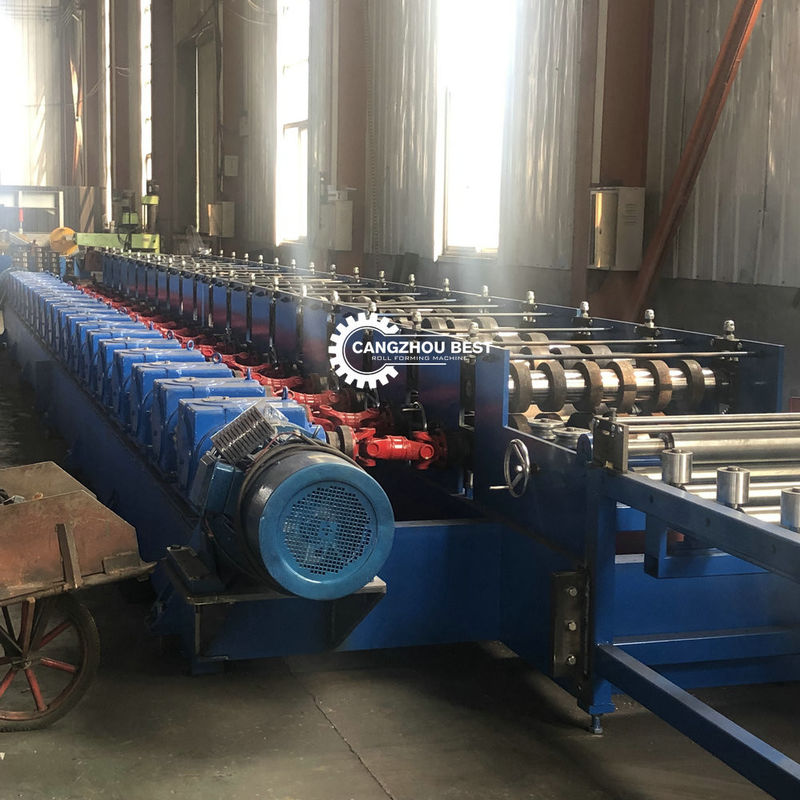

6. เอ็นจิ้นการขึ้นรูปหลัก
หน่วยนี้ประกอบด้วยกระบวนการขึ้นรูป 11 กระบวนการที่มีโครงสร้างโค้งเปิดอิสระ
ความกว้างของการแพร่กระจายเชิงกล: 550 มม.
วัสดุโค้ง: HT200, อารมณ์
ขนาดหน้าตัดของคอลัมน์: 80 x 70 มีความแข็งแรงเพียงพอและการประกันคุณภาพที่เชื่อถือได้หมายเลขลูกกลิ้งนำทางแนวตั้ง: 3
เส้นผ่านศูนย์กลางลูกกลิ้งของลูกกลิ้งนำทางแนวตั้ง: 80
วัสดุ: เหล็ก 40Cr ดับและอารมณ์
ประเภทแบริ่ง: พื้นผิวคงที่ 7216 ระเบียบ 32216 แต่ละอันมี 4.
จำนวนกล่องเกียร์สองแกน: 1
จำนวนกล่องเกียร์แบบเพลาเดียว: 9
โมดูลัสมุมเอียง: M = 9
วัสดุกล่องเกียร์: HT200.
กำลังโฮสต์: 45KW r, ควบคุมความเร็วแม่เหล็กไฟฟ้า,
ตัวลดความเร็ว: ZQ650
อัตราส่วนความเร็ว: 48.57
ใช้ไดรฟ์โซ่คู่ขนาด 1 นิ้วระหว่างกล่องเกียร์เกียร์เพลาส่งกำลังสากลระหว่างเพลาลูกกลิ้งและประเภทเพลาส่งกำลังสากลคือ 140-275ใช้ไดรฟ์โซ่คู่ขนาด 1.5 นิ้วระหว่างตัวลดความเร็ว
7. การขึ้นรูปแม่พิมพ์
ชุดแม่พิมพ์ม้วนแผ่นป้องกันคลื่นสองแผ่นออกแบบและประมวลผลตามมาตรฐานแห่งชาติวัสดุคือ GCr15 และความแข็งในการชุบแข็งโดยรวมคือ HRC58 ° ~ 62 °
8. แพลตฟอร์มรับวัสดุ
สถานีรับวัสดุชนิดลูกกลิ้งความยาว 5 ม. เหล็กเชื่อม 6 #
9. ระบบควบคุม
ระบบควบคุมทั่วไปสามารถควบคุมความกลมกลืนของส่วนต่างๆของสายการผลิตทั้งหมดได้ด้วยตนเองและโดยอัตโนมัติ
10. อื่น ๆ
กำลังไฟทั้งหมดของอุปกรณ์คือ 78.9Kw มีความยาว 30000mm * 4000mm * กว้างความสูงของการรีดสูงสุดคือ 85 มม. ความหนาสูงสุดของการรีดคือ 4.0 มม. และความเร็วในการรีดสูงสุดคือ 3 ~ 12 ม. / นาทีวัสดุโครงสร้างของที่นั่งเครื่องเชื่อมต้องเป็นไปตามข้อกำหนดการเชื่อมต้องเป็นไปตามมาตรฐานแห่งชาติอุปกรณ์หลังจากทำความสะอาดสนิมควรเคลือบด้วยสีป้องกันสนิมพิเศษของเหล็กให้ทั่วแล้วเคลือบด้วยสีทับหน้าคุณภาพสูงส่วนที่หมุนควรแบ่งตามสีเตือน
decoiler 5 ตัน
เส้นผ่านศูนย์กลาง: การขยายตัว 460-520 มม.
การขยายตัว: คู่มือ
ความจุ: 3000 กก. ต่อแมนเดรล
ความกว้างม้วนสูงสุด: 500 มม
เจาะ
โดยใช้การเจาะไฮดรอลิก
กระบอกสูบน้ำมันขนาด 180 มม
ความดันการทำงาน: 30mpa
วัสดุแม่พิมพ์: Cr12Mov ดับ 58 ° -62 °
พลังงานไฮดรอลิก: 7.5KW
ขนาด: ยาว 1.5 ม. * กว้าง 1.1 ม. * สูง 1.2 ม
การตัด
ตัดไฮดรอลิก
วัสดุมีด: Cr12 ดับ 58 ° -62 °
กระบอกสูบน้ำมันขนาด 250 มม
ความดันการทำงาน: 60mpa
เส้นทางการทำงาน: 80 มม
ระบบกล่องควบคุม
แหล่งจ่ายไฟ: 380V, 50 Hz, สามเฟส (ปรับตามการร้องขอ)
การวัดความยาวและปริมาณโดยอัตโนมัติ
ความยาวและปริมาณควบคุมโดย PLC
ความไม่ถูกต้องของความยาวสามารถแก้ไขได้อย่างง่ายดาย
แผงควบคุม: สวิตช์ชนิดปุ่มและหน้าจอสัมผัส
ภาษาในหน้าจอสัมผัส: อังกฤษและจีน
หน่วยความยาว: มิลลิเมตร (เปิดบนแผงควบคุม)
วางตาราง
ใช้เหล็กเชื่อมและลูกกลิ้งรองรับในการส่งผลิตภัณฑ์
ขนาด: 4000 * 1350 * 1000 มม
ก่อนโหลดลงตู้คอนเทนเนอร์เราจะตรวจสอบเครื่องก่อน
ประการที่สองทำการป้องกันบางอย่างบนเครื่องเช่นเราจะทาสีขดลวดบนลูกกลิ้งและเพลาในกรณีที่ลูกกลิ้งและเศษเหล็กมีการกัดกร่อนและเป็นสนิมในระหว่างการจัดส่งเป็นเวลานาน
ประการที่สามเราจะทำบรรจุภัณฑ์พลาสติกบนชิ้นส่วนที่เสียหายง่ายและยึดชิ้นส่วนทั้งหมดลงในภาชนะด้วยเชือกลวดเหล็กและตรวจสอบให้แน่ใจว่าเครื่องจะไม่เกิดความเสียหายเมื่อเขย่าในทะเล
ในที่สุดเราจะถ่ายรูปให้ลูกค้าเมื่อโหลดลงคอนเทนเนอร์
